现代化城市建设加快
产业结构发生变化
城市规划与环境问题的突出
成为建筑师、规划师和园林设计师
面临的共同课题
建筑设计是指建筑物在建造之前，设计者按照建设任务，把施工过程和使用过程中所存在的或可能发生的问题，事先做好通盘预想，拟定好解决这些问题的方案，用图纸和文件表达出来。
获取建筑数据，是建筑设计的关键一步。目前，建筑物体积越来越高大，远远超出人工测量的接受范围。
传统的测量工艺，无法轻易进行现场测量工作。若根据CAD图纸先放模板，再进行现场核对，根据现场核对情况再修改模板，浪费人工与材料，并且可能存在实际效果较差，不能按时进行项目交付等问题。
现代化建筑设计，更多采用数字化技术。通过三维激光扫描技术进行数据获取，再结合虚拟现实技术实现具有交互性、真实建筑空间感、大面积三维地形仿真特性的城市漫游动画。在城市漫游动画应用中，人们可以预先设计多种方案，预览多种环境效果，感受身临其境的逼真感，这都是传统测量技术无法比拟的。

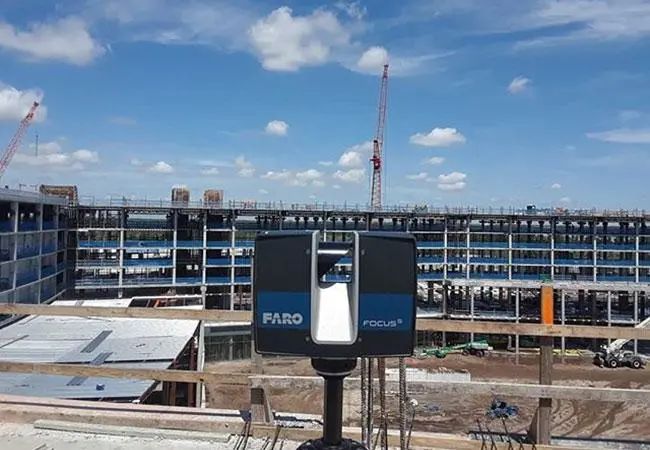

三维激光扫描技术能够完整并高精度地重建扫描实物数据。精度高、速度快、逼近原形是它突破单点测量后的非常显著优势。三维激光扫描技术在建筑设计领域的应用，可以深入到任何大型、复杂、不规则、标准与非标准实体中，进行快速的数据获取以及扫描物的三维模型及线、面、体、空间等各种制图数据的获取。
案例说明
项目概况：
某施工现场要对走廊进行建筑设计，走廊的整体框架已经建成，需要对走廊进行整体三维数据获取，通过对数据的应用，完成设计构思。
项目安排：
FARO Focus Plus350大空间三维激光扫描仪一台；
单兵外业扫描半天；
三维点云处理+三维模型建立1天；
实施流程：
➤外业采集：

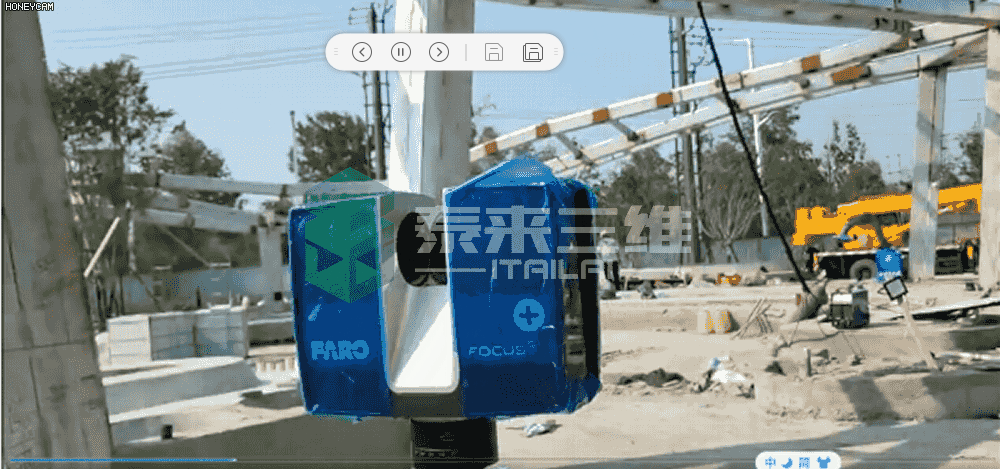

Faro三维激光扫描仪非接触式数据采集的优势，可以实现远距离完整获取走廊三维点云数据。

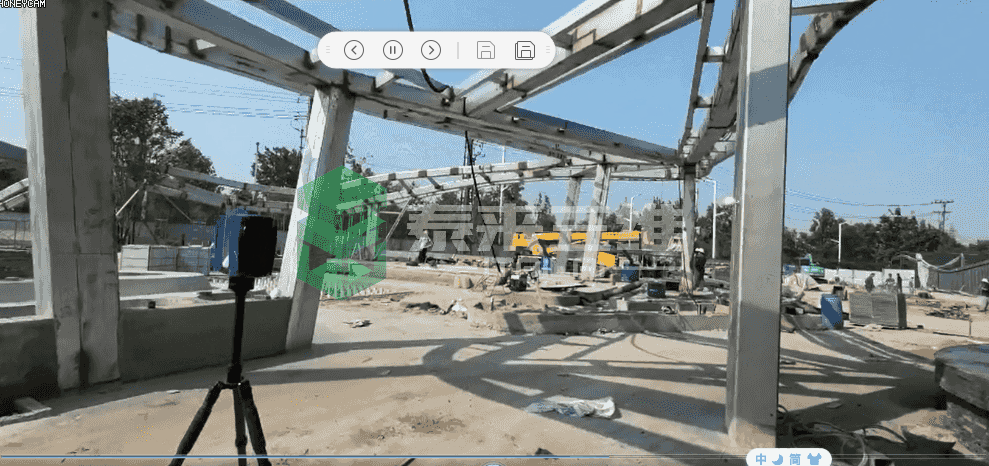

现场还在进行部分建筑施工，三维激光扫描技术不受施工环境影响，只需架起脚架，瞄准走廊位置，便可进行快速的数据信息获取。
➤内业处理：
由于三维激光扫描技术自动获取空间内所有物体的三维点云数据信息，除走廊数据信息外，还存在一些如高植被、电杆、行人等不相关数据。泰来三维技术人员通过内业点云数据降噪、拼接等处理后，最终得到一个完整的走廊点云数据。
➤三维模型建立：

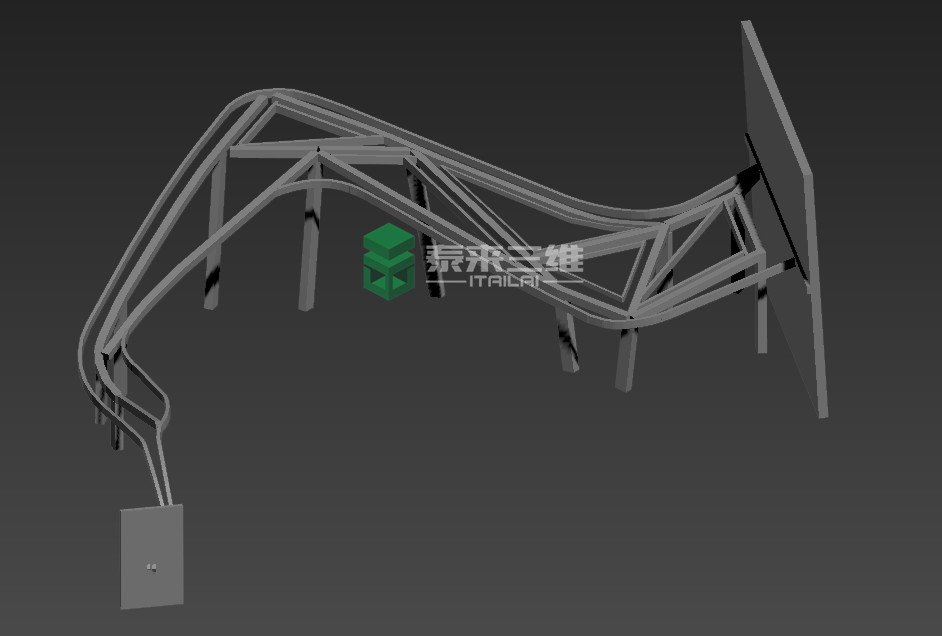

根据客户需求，将点云数据进行三维模型转换。将点云数据导入3D建模软件中进行走廊三维素模建立。
利用三维点云数据生成的三维模型，优点是可以准确表达物体的结构和几何特征，最终模型结构更加稳定且真实。
➤数据应用：

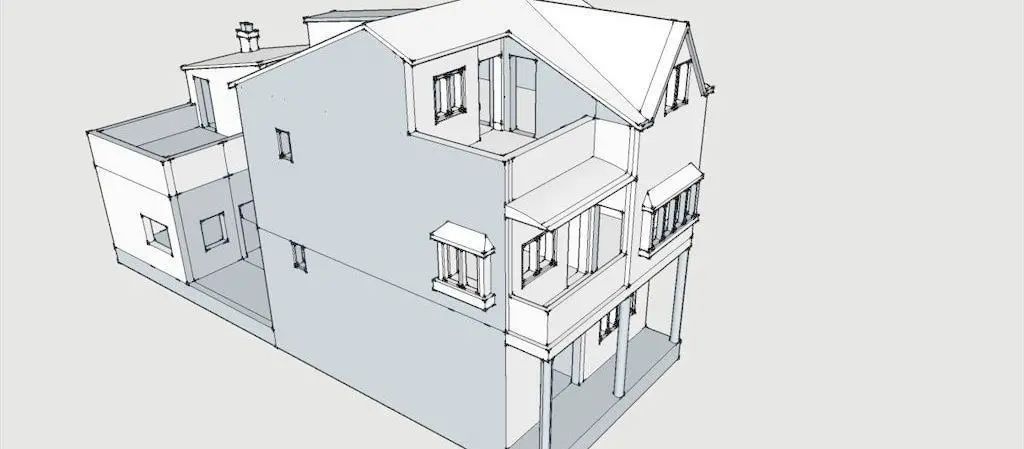

将最终的点云数据及模型数据一并打包交付。可供客户通过sketchup等相应的3D设计软件进行走廊的设计、构思与交流等。
借助三维激光扫描技术进行的建筑设计，可大大缩短设计、施工与投入运营的周期，降低企业人力物力成本，有效控制施工风险，加快建筑设计领域的更新换代等。
