建筑外立面测量改造 | 某商业街三维激光扫描案例

发布时间:2021-04-12   来源:泰来三维   访问量:3078




建筑外立面测量改造

作为城市更新美化工作中的一部分

在提升城市整体美感的同时

也保障了公共建筑的安全性



当前我国正进入城市化快速增长时期

如何进行建筑的更新改造和现代化建设

是当今城市化面临的重大课题





 外立面测量数据的完整性、精准性

是建筑改造是否成功的关键

传统测绘手段在满足旧城改造设计方面

体现出诸多不足



➤传统外立面测量所面临的问题:



通过三维激光扫描技术对建筑物进行无接触扫描,能快速获取建筑物外立面的密集点云和影像。




三维激光扫描技术具有快速、精准、完整、自动获取、智能化等优点,所得数据可用作电子永久存档,是建筑物外立面测量工作中一种更新、更快、更便捷的测量作业方式,可为建筑外立面改造工作提供重要的数据基础。



建筑外立面测量流程



扫描环境勘查

对扫描环境进行判定检查。排除扫描的不利因素外,要根据扫描环境进行整体项目方案策划,如布靶点位置和设站数量等。

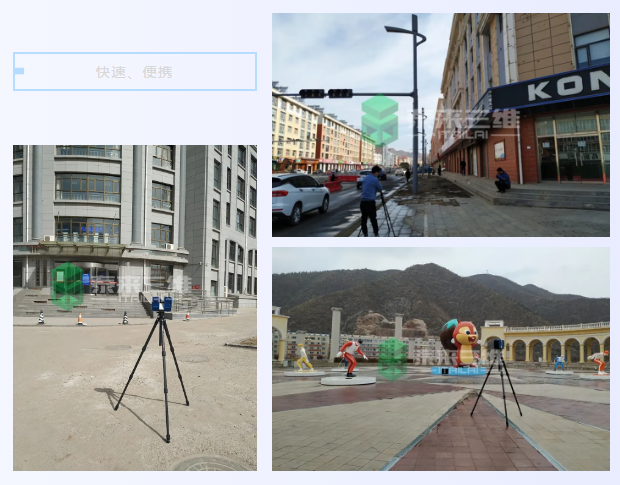

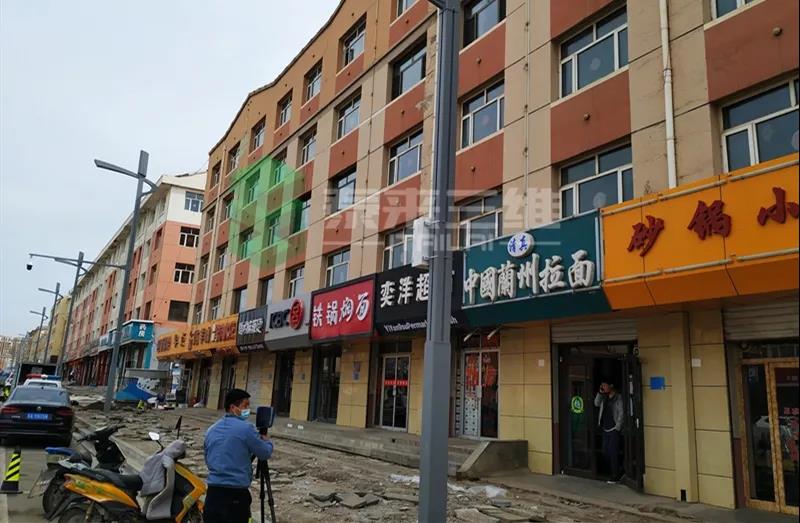

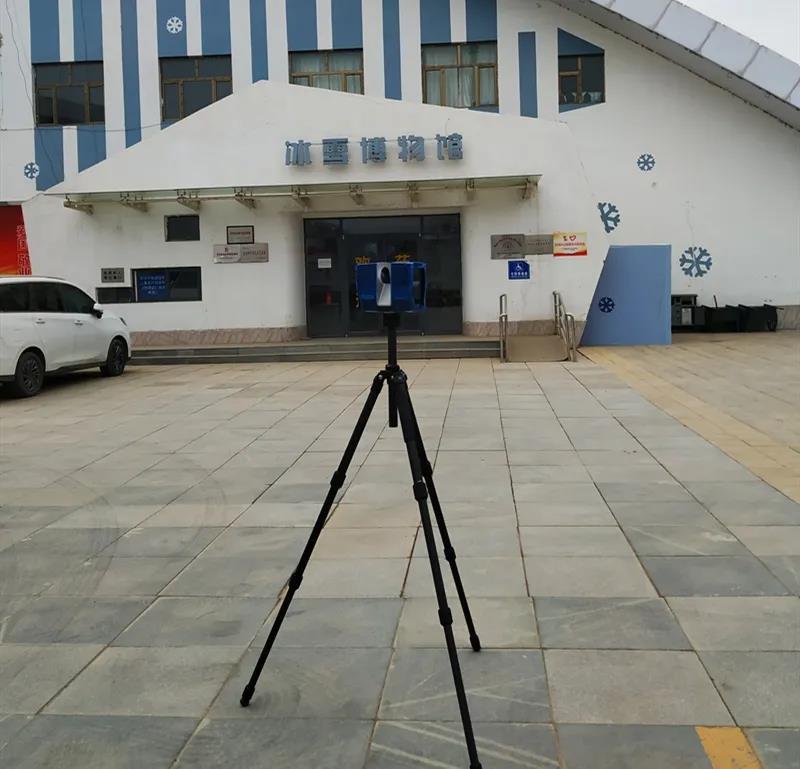

外业数据采集

外业数据采集是整体项目进行中重要的一步,数据采集是否完整精准是项目质量的直接表现。

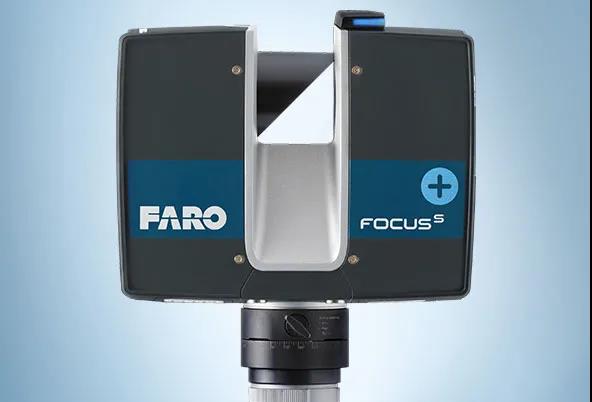

我们采用FARO Focus Plus350三维激光扫描仪,进行大空间自动式智能化数据获取。同时做好数据采集过程中所遇到的问题,保障项目顺利进行。



内业数据处理

内业数据处理即通过人工借助计算机数据处理软件,对采集到的三维数据进行整理的过程。



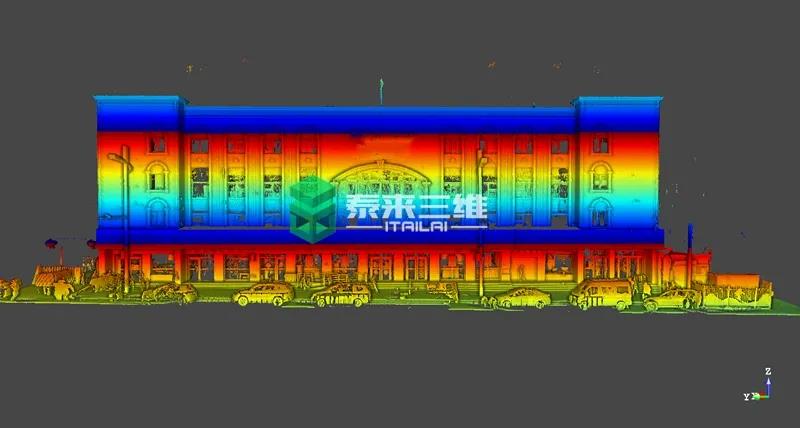

1. 数据拼接

通过专业的三维数据处理软件对收集到的点云数据进行拼接。得到一个整体的点云数据。


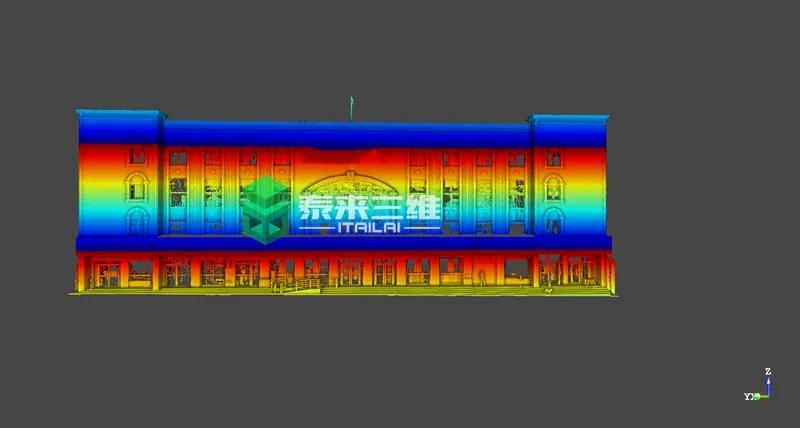

2. 数据降噪

通过软件中的点云去噪功能,将收集到的三维数据进行无效或无用噪点数据的删除。得到一个干净整洁的点云数据。


3. 制图

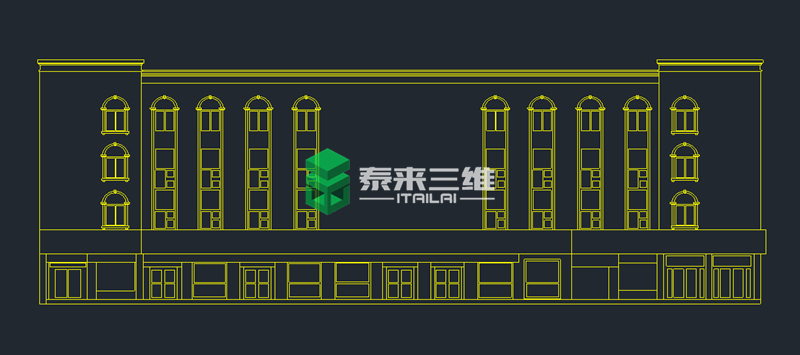

将点云数据导入CAD软件中,通过技术人员操作最终得到建筑立面图,包含整体的外立面、改造部位展开面等。


数据交付应用

将最终处理后的数据进行整理交付,甲方可依据泰来三维所提供的数据进行外立面改造分析、数据存档、建筑体3D模型制作等。



三维激光扫描技术可实现每秒钟上百万个点云数据的获取,大大提高了工作效率,降低了项目实施时人力物力的投入成本。



采用三维激光扫描技术可以逆向绘制CAD图纸,协助改造项目进行设计、施工、测量等工作,且数据的真实性,可保障建筑改造项目的实施质量,使项目施工更具有针对性。
