OptimScan 13M 计量级高精度扫描仪

搭载1300万像素高性能工业相机，可获取物体表面高精细几何特征。同时，设备采用模块化镜头设置，可以实现不同测量范围快速切换，以适应多种高精度3D测量需求。
品牌：SHINING 3D
型号：OptimScan 13M
颜色：黑色
类型：固定式蓝光三维扫描仪
用途：针对精度要求高的扫描对象
产品简介：OptimScan 13M计量级高精度蓝光三维扫描仪，延续采用窄带蓝光光源，抗干扰性强，配合功能强大的三维重建算法，实现了计量级别的测量精度，精度可达4微米。

联系客服

详细介绍技术参数

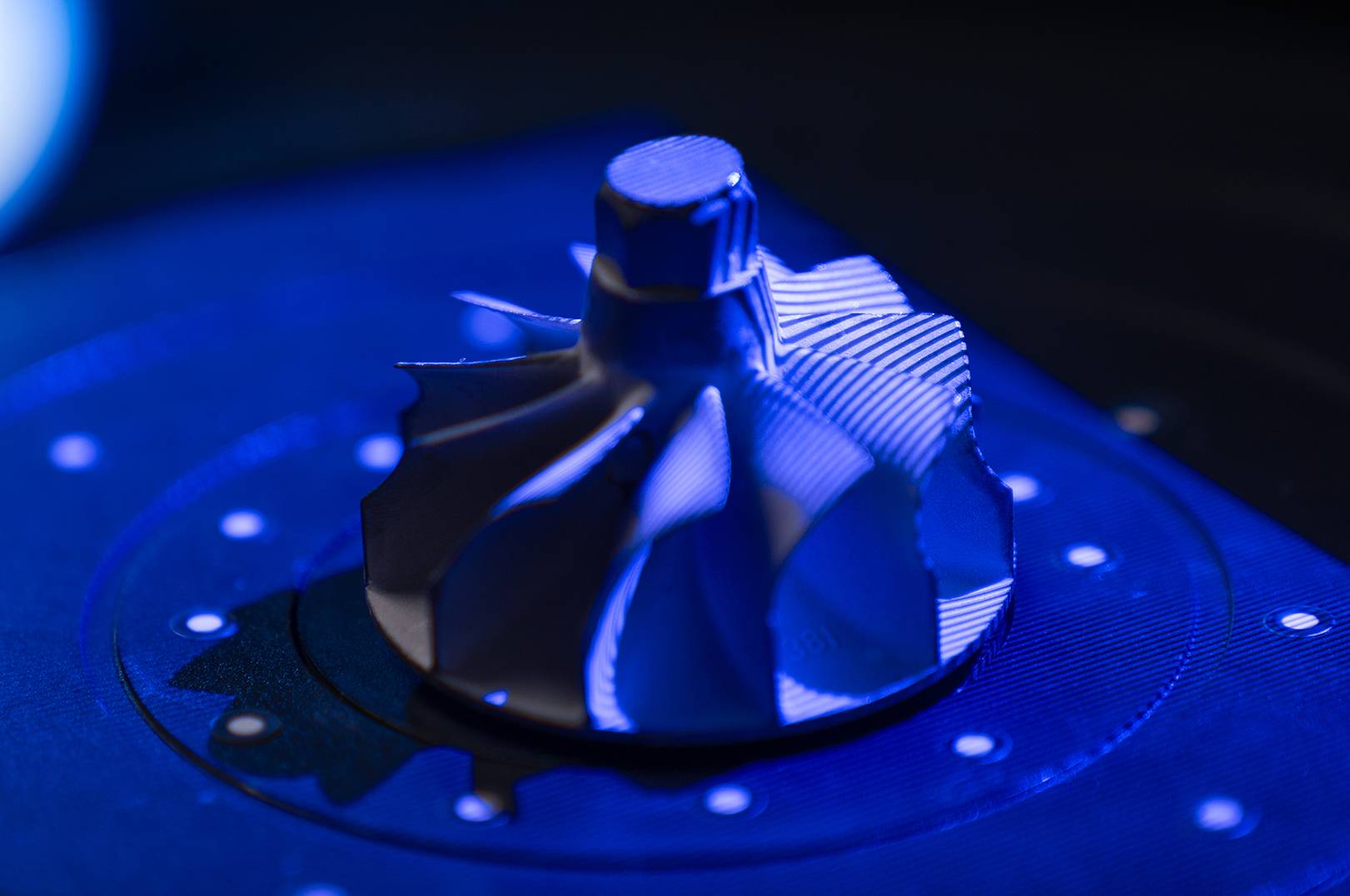

窄带蓝光

采用窄带蓝光光源，具有强抗干扰性，有效避免环境影响，获得高品质数据。

精度达4μm

采用高性能硬件模块和功能强大的三维重建算法，精度可达0.004mm。

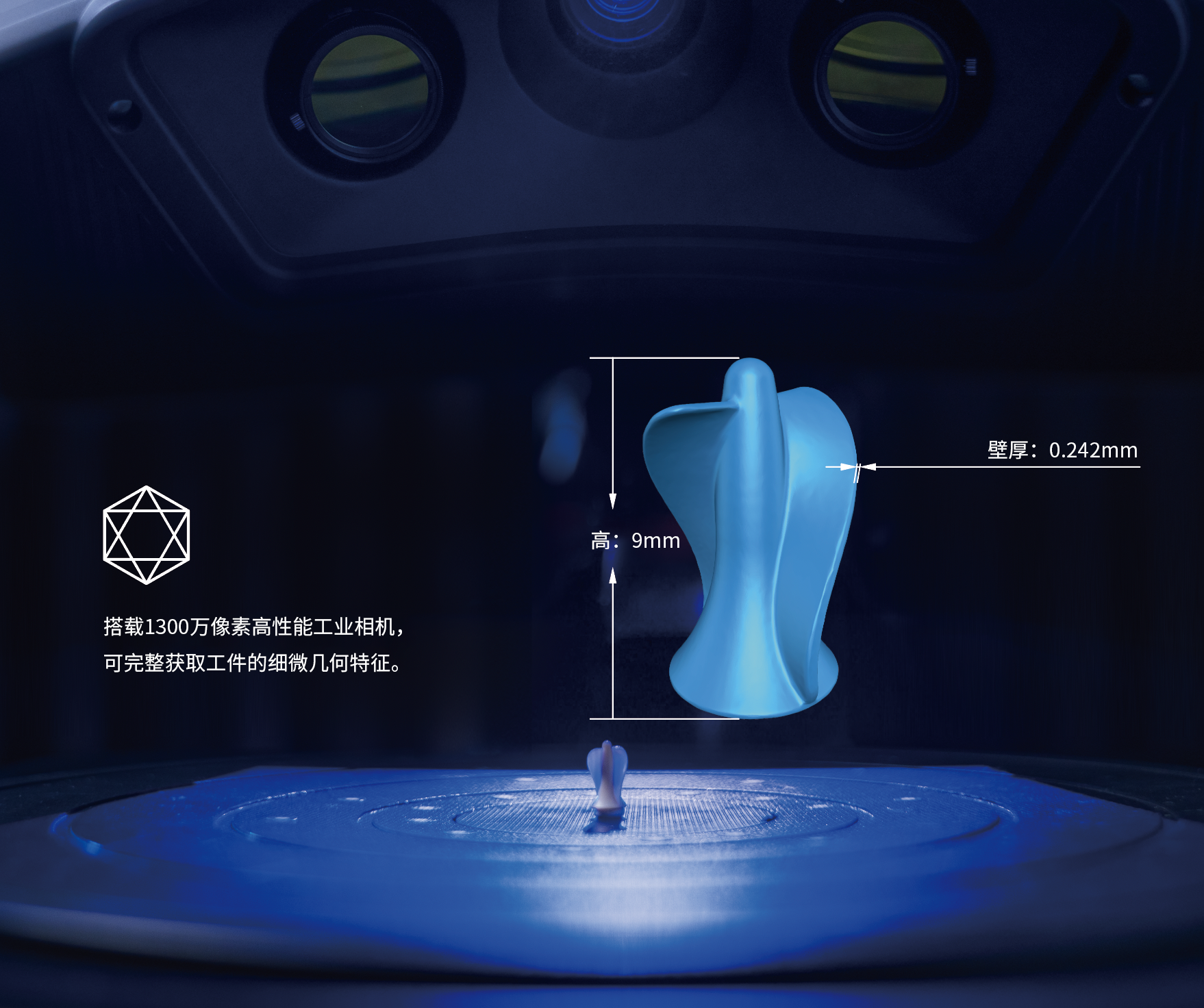

高分辨率

搭载1300万像素高性能工业相机，可完整获取工件的细微几何特征。

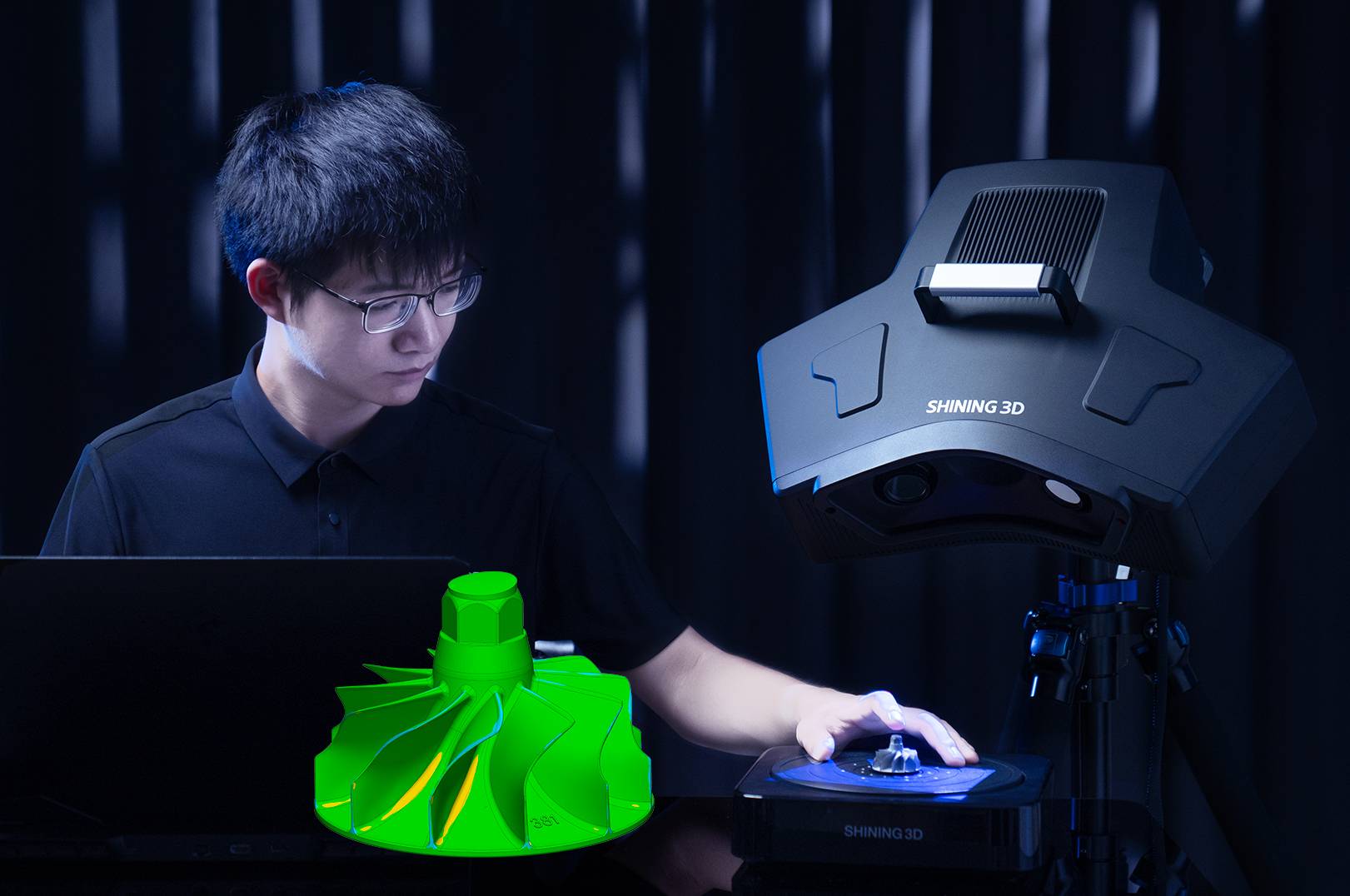

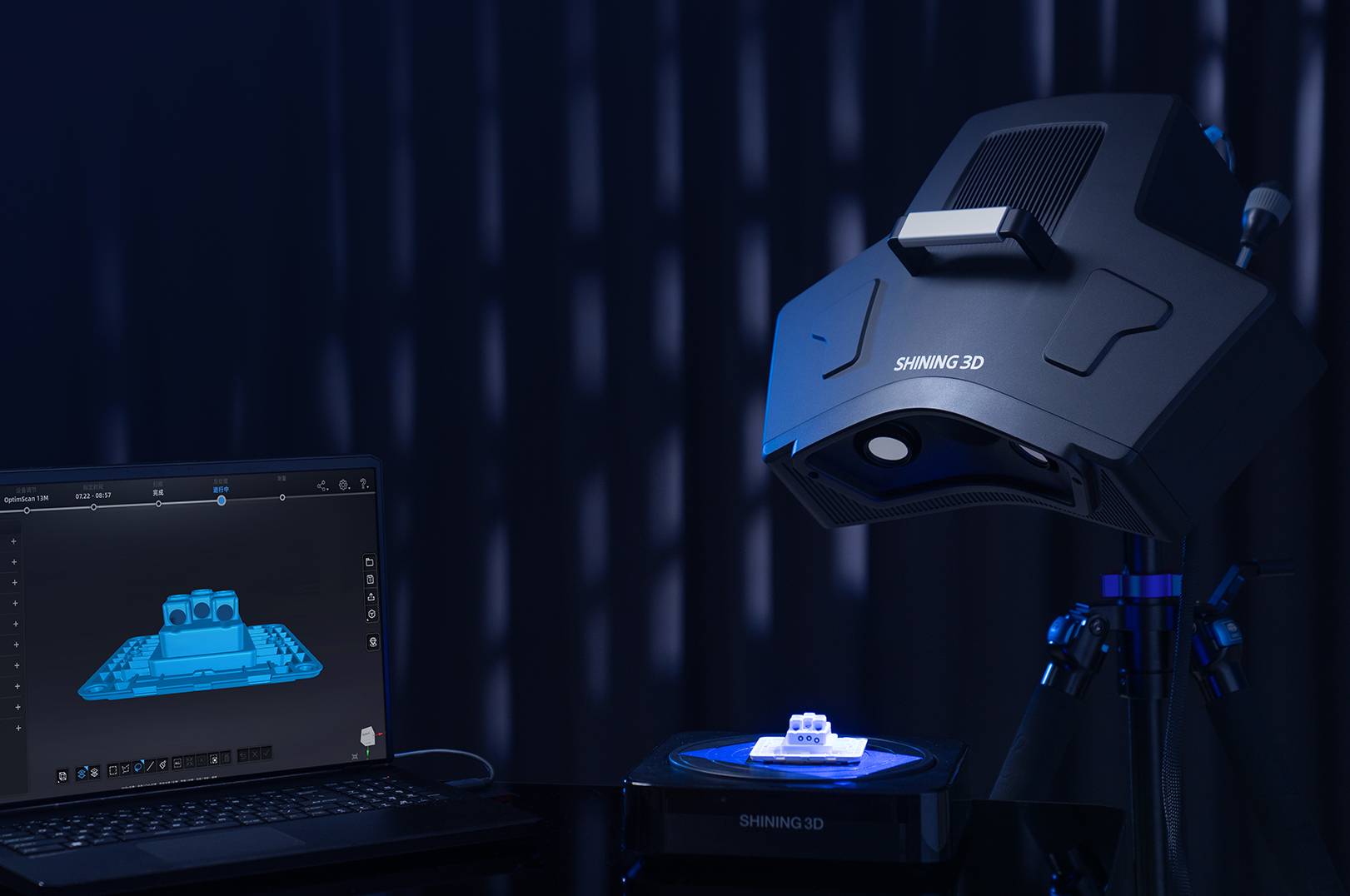

高效扫描

配合自动转台，可实现半自动化扫描，满足大批量的工件全尺寸检测需求。

多范围快速切换

配置两组高分辨率精细测量工业镜头，可快速简易切换，满足不同测量范围需求。

产品型号	OptimScan 13M SD 标准型		OptimScan 13M HD 高清型
单面测量范围	400 mm × 220 mm	200 mm × 110 mm	200 mm × 110 mm	100 mm × 55 mm
精度*	0.012 mm	0.008 mm	0.008 mm	0.004 mm
平均点距	0.087 mm	0.044 mm	0.044 mm	0.021 mm
工作距离	500 mm		310 mm
传感器	2 × 1300万像素
光源类型	蓝光LED
扫描方式	非接触式拍照
数据输出格式	导出结果为ASC，STL等格式，数据输出接口广泛，测量结果可与NX，Solid Edge，CATlA，Solidworks，Creo， Inventor， Geomagic，Polyworks等主流三维软件进行数据交互
工作温度	0°C ~40°C
工作湿度	10% RH ~ 90% RH
测头重量	7.5 kg
外形尺寸	485 mm × 350 mm × 210 mm
电脑配置要求	操作系统：Win10及以上(专业版)，64位；CPU：Intel® Core™ i7-11700或以上；显卡：NVIDIA RTX 3060或以上；内存：32 GB或以上；显存：6 GB或以上

*OptimScan系列产品 ISO 17025 认证：基于JJF1951-2021和 VDI/VDE 2634 第 2 部分标准。基于可追踪球体直径测量数据，对探测误差性能进行评估。在工作范围内，基于可追踪长度标准件，从固定位置视角进行测量，来评估球体间距误差。
