近年来，许多产品的制造要求基于现有的原型或实物，由此产生了逆向工程的概念。目前，大多数关于逆向工程的研究主要集中在实物的逆向重构上，称为“实物逆向工程”，其可定义为：逆向工程是将现有零件的模型(称为零件原型)转变为CAD模型相关的数字化技术、集合模型重建技术和产品制造技术的总称，是已有产品或实物模型转化为工程设计模型和概念模型，在此基础上对已有产品进行深化和再创造的过程。

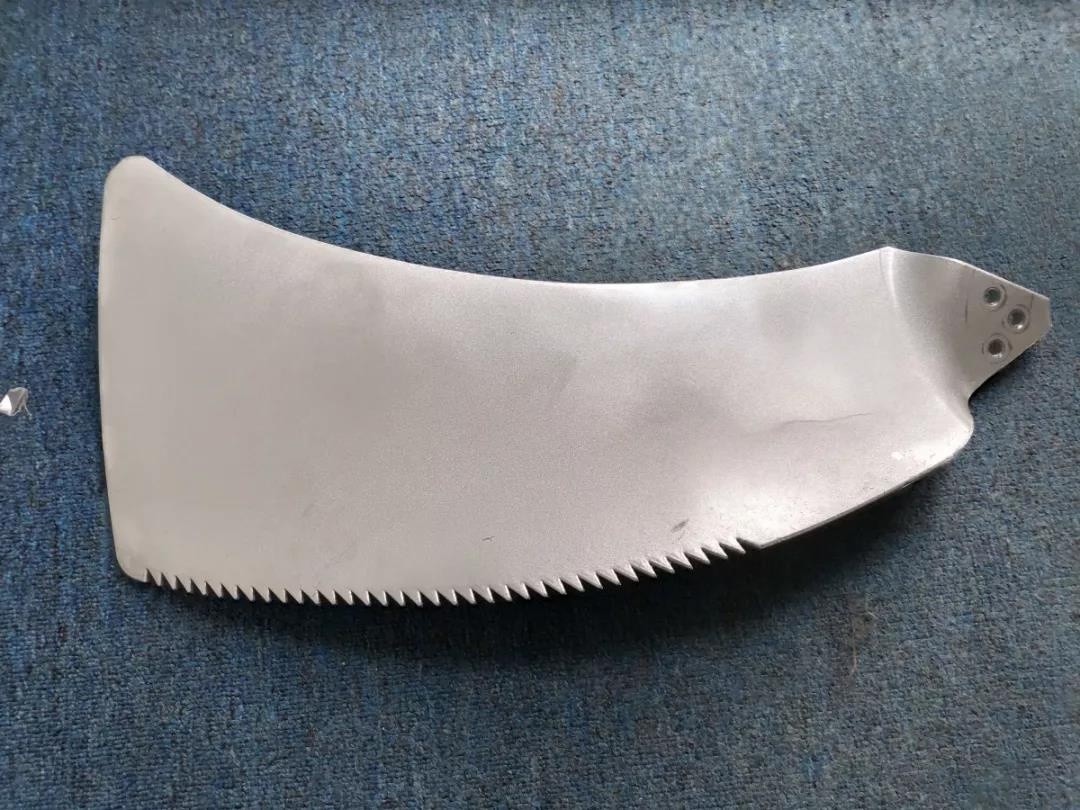

对叶片进行扫描，获取三维数据

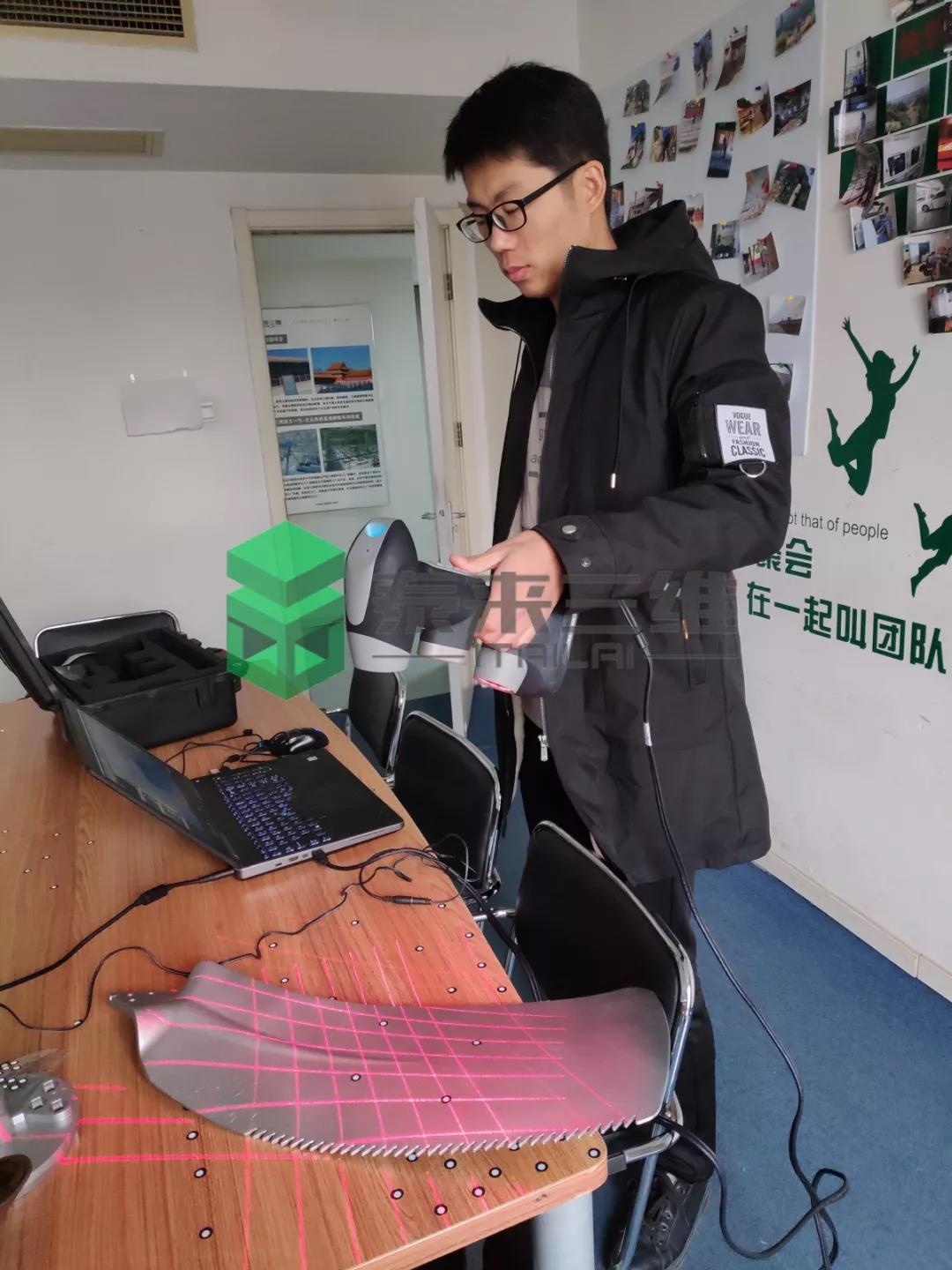

叶片属于比较复杂的自由曲面产品，因此，它对曲面的质量要求比较高，在测量时需要高效、精确和完整地采集样件的表面数据，为后期曲面重构获得高质量的曲面做基础。在产品的逆向开发中，样件的三维数据采集主要通过三维扫描仪完成。此次采用ZGScan 717手持式三维激光扫描仪采集叶片的三维数据。
获取数据

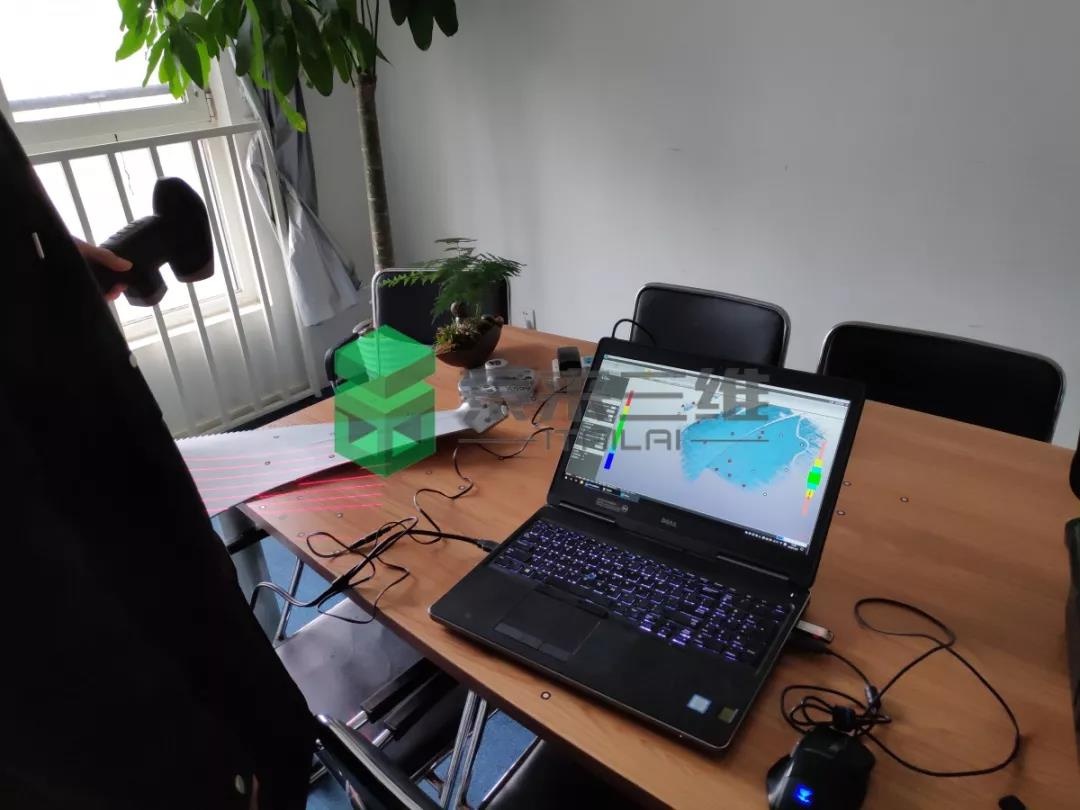

软件实时显示模型2
生成三角网模型
从扫描仪所测的原始数据，由软件进行整合后，我们专业的技术工程师对采集到的数据进行必要的过滤与修正，从而获得构建样本零件原始几何模型的数据。

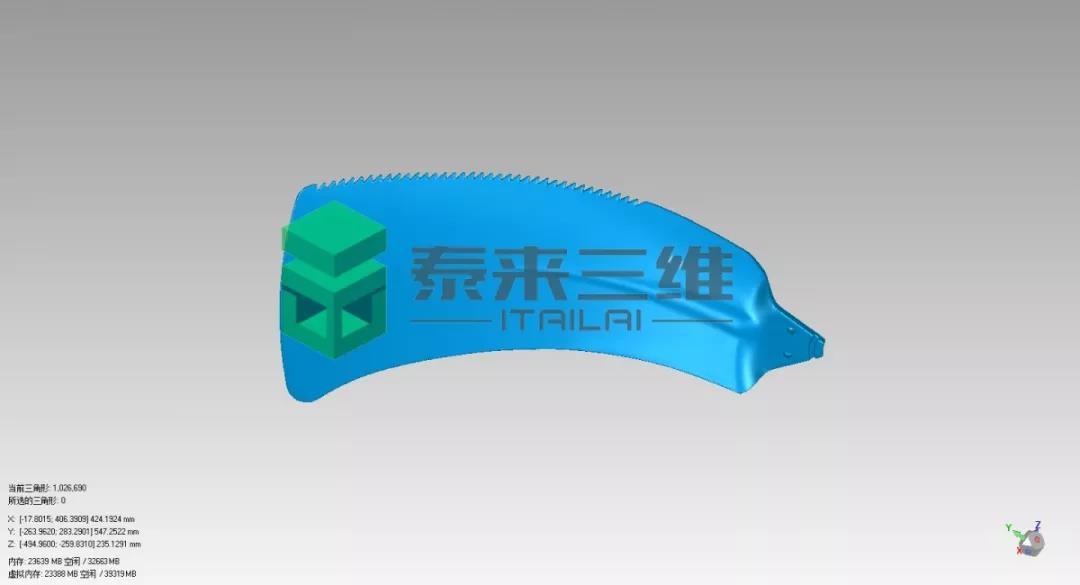

三角网模型
进行逆向建模
我们所说的逆向建模就是以原有数据为参考，重新构建模型。新建的模型要做到与原数据相近，所以，我们在建模时需要尽可能站在原型设计者的角度去思考，只有清楚了原型建模思路就能开始我们的逆向建模了。

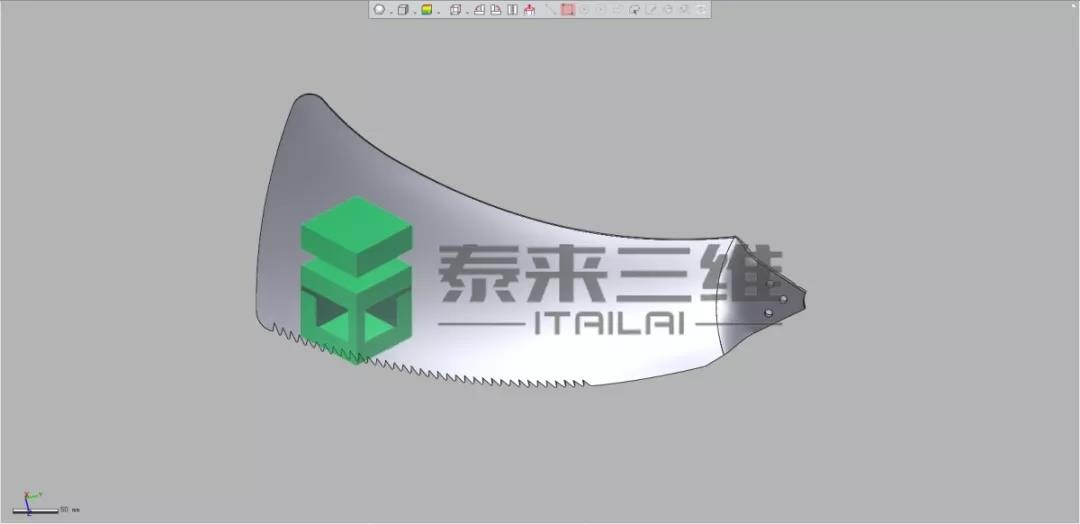

逆向模型
结语
逆向工程作为一门独立的技术，它可以用于损坏或磨损零件的还原，也可以用于数字化模型检测，目前已用于诸多领域，在汽车、航天、制鞋、医疗、模具和消费性电子等制造行业都可以发现逆向工程的痕迹。我们可以预见，逆向工程将在制造加工产业中得到更广泛的运用。
