电力技术是发展工业和民生的基础。电力行业的调整优化，支撑和保障着经济社会的健康发展。但是在电厂变电站使用的过程中，避免不了产生损耗损坏。且随着电厂变电站投入使用的时间越长，设备和建筑的损耗损坏情况就会越严重。做好电厂变电站的维护工作，按需进行日常检修，不仅有利于设备的正常运营，延长设备的使用寿命，更保障了民生需求和国家经济。
三维激光扫描技术的产生，对于电力行业的运营和发展起到了促进性的积极作用。不论是从日常检修还是数字化定期电子存档，三维激光扫描技术都可以轻松实现。在三维技术高精度、高分辨率的优势下，我们可以通过原始数据与现检测数据的对比，准确直观的看到每一处微小部位的变形程度，甚至可以具体到每个点的变化程度。检测过程快速便捷，只需要设备操作人员即可，解决了以往传统检测大量投入人员和时间的弊端，大大提高了工作效率，更降低了外业环境对工作人员的危险性。
一、电力行业相关需求：
电厂及变电站：三维数字化GIS管理、现状调查、虚拟改造、旧厂搬迁、应急预案策划等；

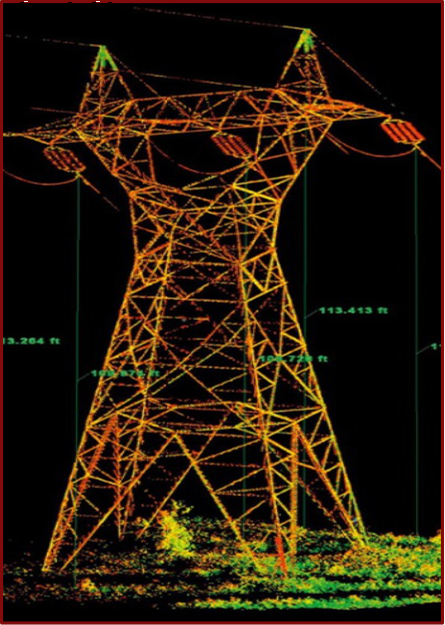

电力线路巡检：输电线路电杆倾斜度、基础下沉及防护设施等三维勘测；
装备监测：风机塔筒等距截面分析、风机塔筒中心线偏差分析、风机扇叶曲率分析。
二、国网220KV变电站三维数字化作业流程
外业观测：对将要作业的区域进行规划，做到心中有数，侧重客户的主观需求，避免重复率过高，或者遗漏数据。
数据采集：搬站扫描，布设标靶，标靶类型：纸质标靶，球形标靶等。
坐标转换：根据客户需求不同，可将相对坐标转换为大地坐标，布设测钉，喷漆等辅助记号为转换点。
数据处理：整合拼接数据，去噪，分区等前期工作。
成果输出：根据客户的需求提交相应的数据成果。
三、泰来三维具体项目分析：
外业数据获取：
采用Faro Focus S 350三维激光扫描仪，高精度快速扫描，每秒百万点的扫描速率，让外业采集工作快速、省力。

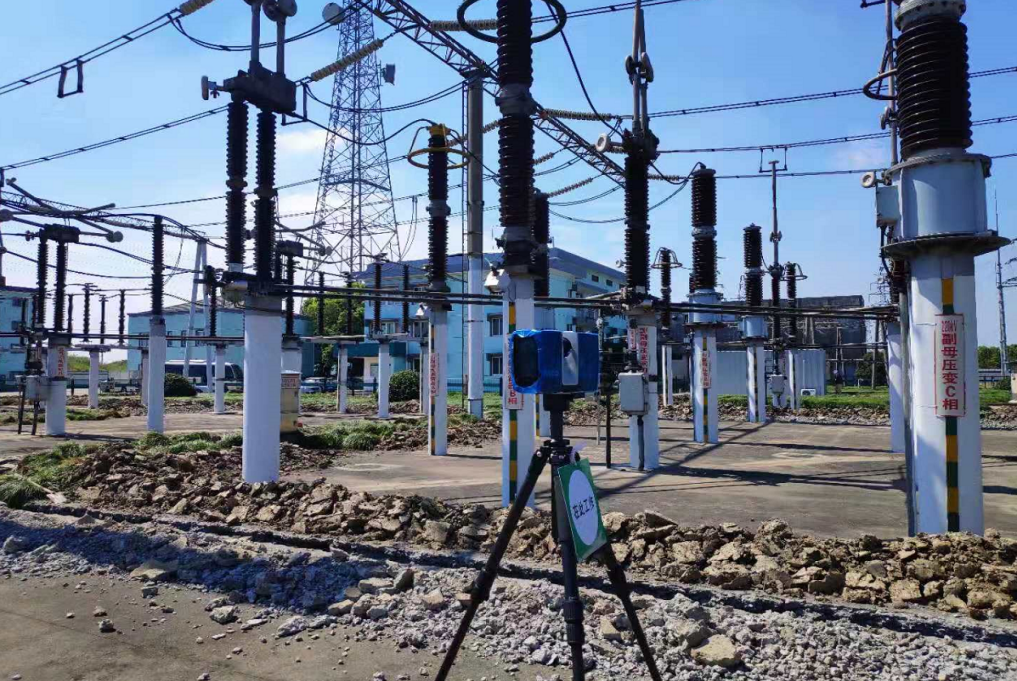

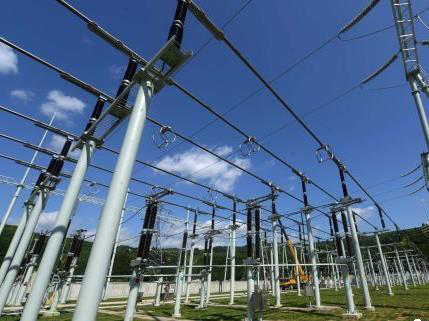

Faro Focus S 350现场扫描
内业数据处理
①数据拼接：自动拼接的方式，人工干预度小，劳动量低的同时提高了拼合准确性，使误差控制在3mm以内。

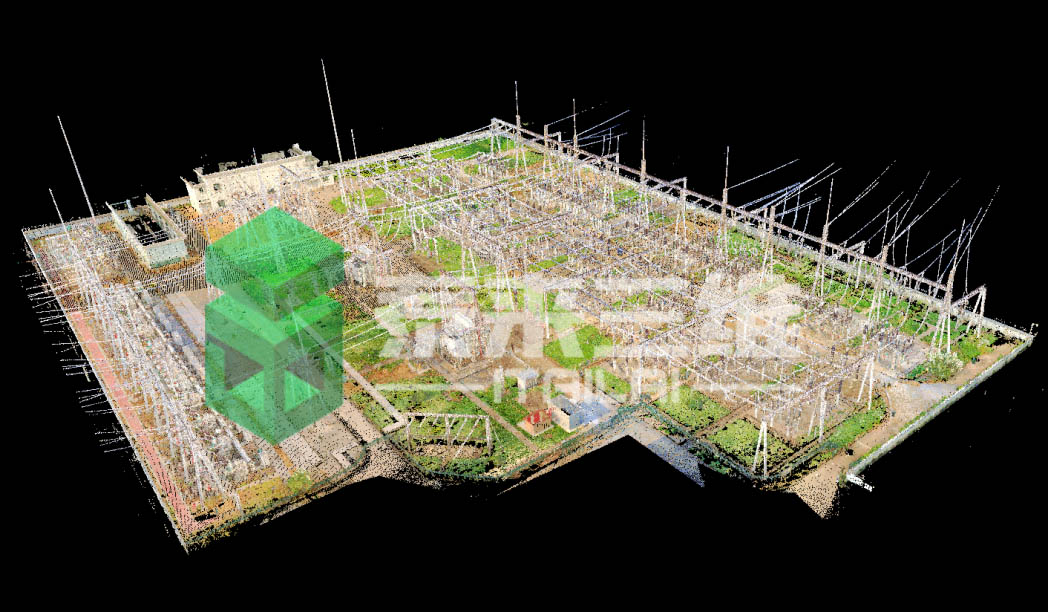

自动拼接整体点云
点云细节图
②拟合创建3D模型：通过点云角点、平面、圆柱等几何体去高速自动化创建、拟合3D模型，让建模变得更简单，更智能。使模型与点云间的误差控制在5mm内，保证真实结构与模型的误差在10mm内。

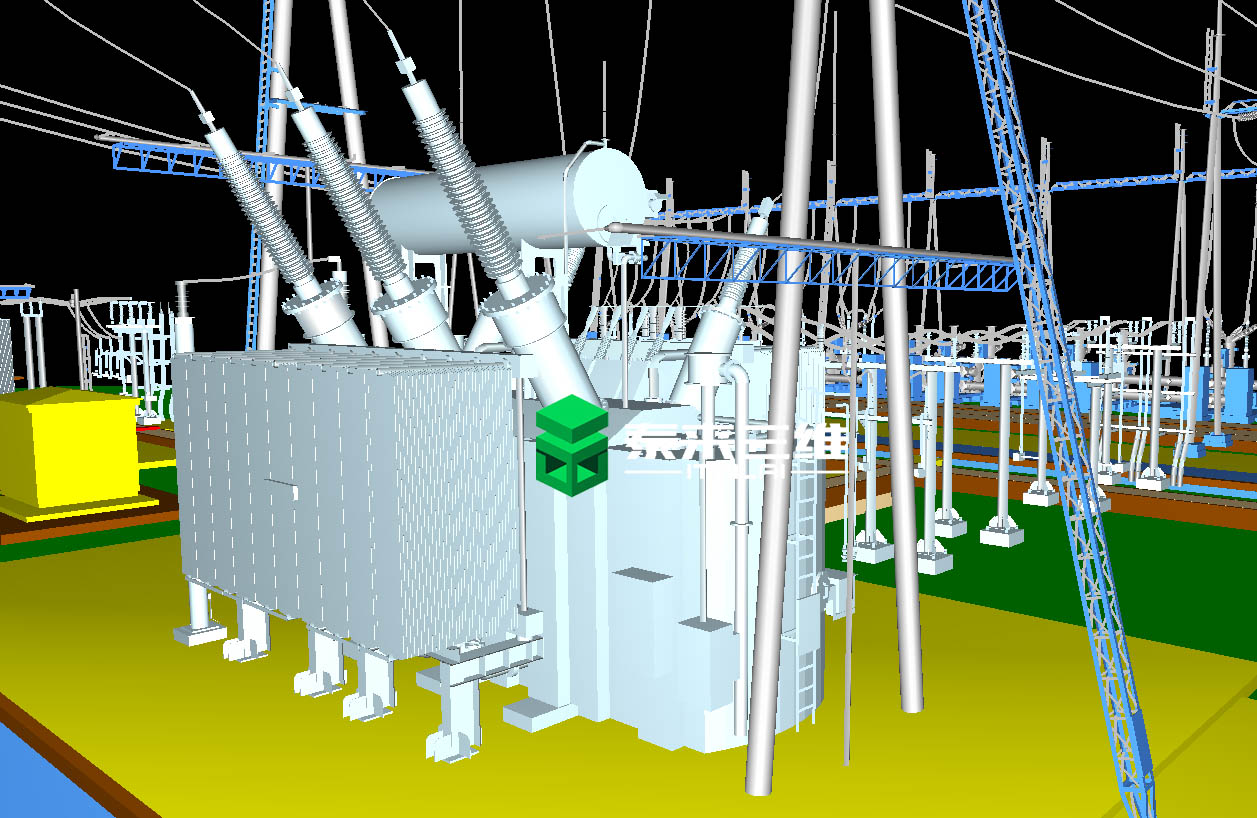

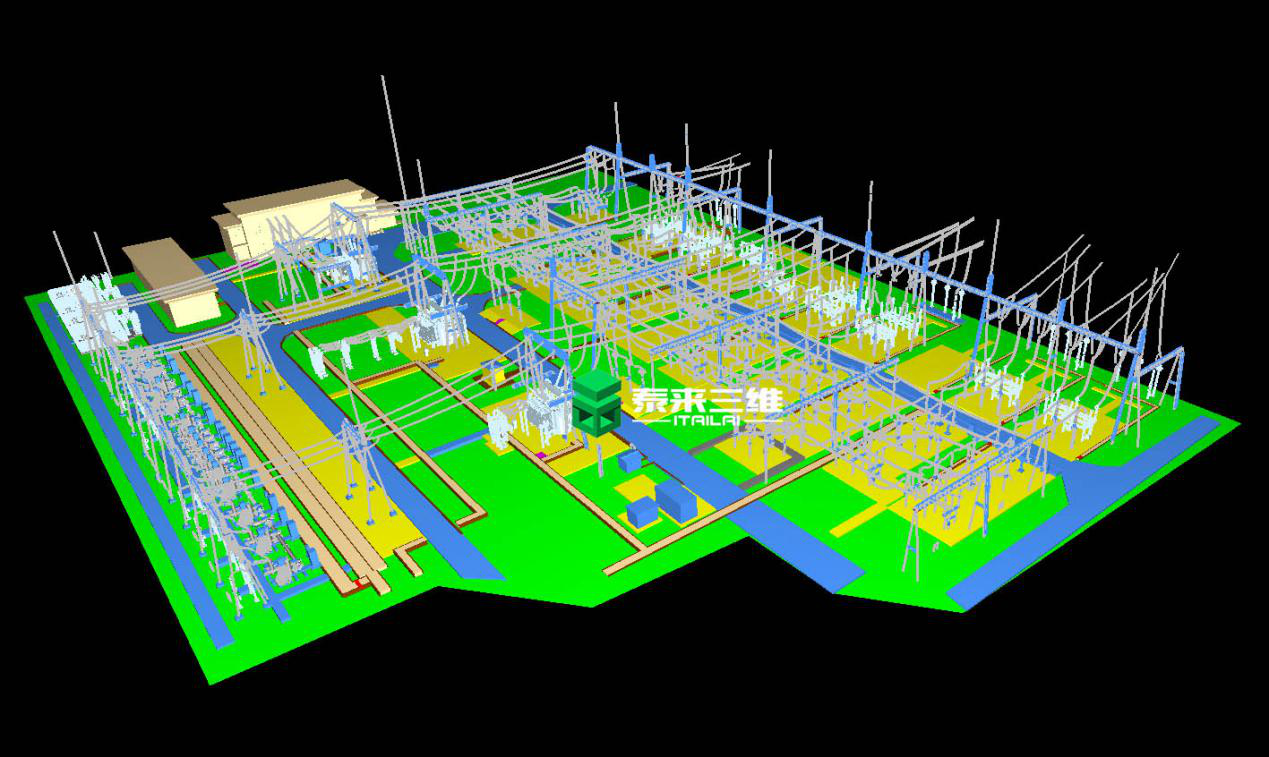

3D素模
3D素模细节图
③材质贴图：把照片赋予3D渲染物体的表面，给物体提供了丰富的细节，用简单的方式模拟出复杂的外观。

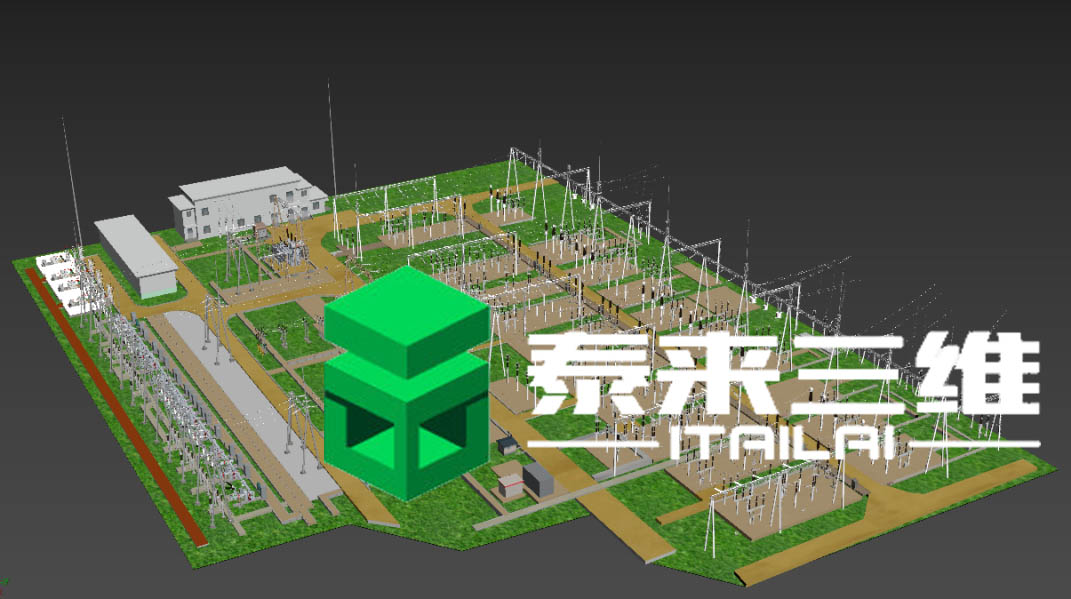

3D纹理模型

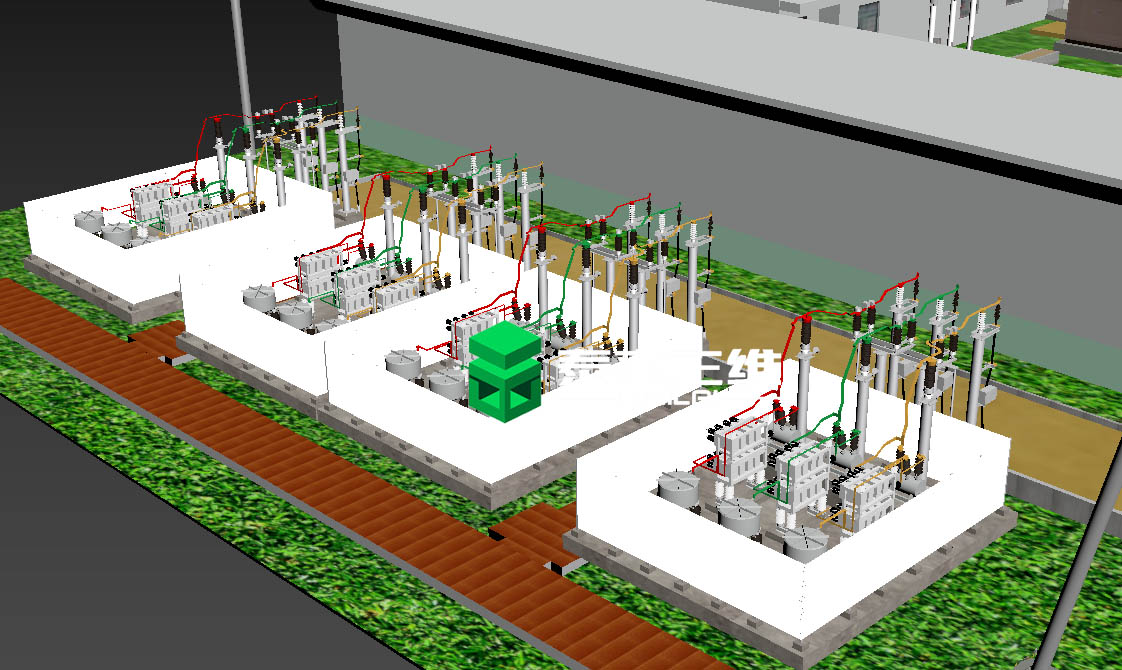

纹理模型细节图
四、成果介绍
导出点云数据作为基础的数据源，有单色，彩色。常见格式：pts，ptx，las，e57等。将原始点云作为参考，可以实现：
建立模型：基于点云作为参考，创建出单色模型或者彩色模型。常见格式为：obj，max等。
线画图：以点云为参考底图，描画出特征轮廓线。常见格式为：dxf，dwg等。
正射影像：将彩色点云，调整正交视图的投影。常见格式为：tiff，jpg等。
对比分析：将点云与设计模型导入第三方软件（根据客户需求）作对比分析。报告格式为：pdf，docx。
五、设备介绍

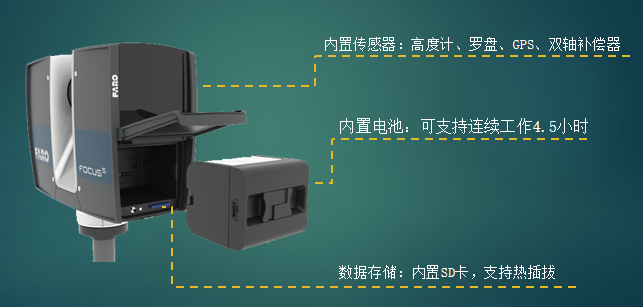

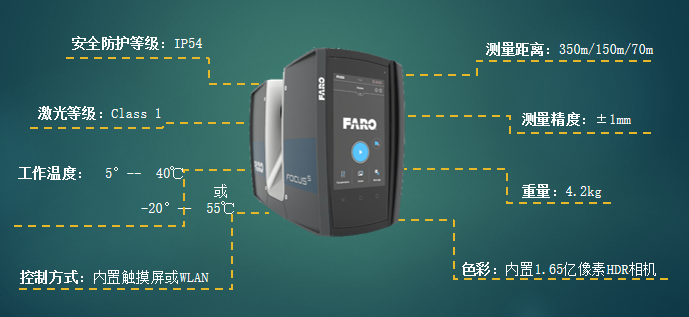

Faro Focus S系列，在外型样式保持不变的基础上，对内部性能进行优化提升，扫描速度更快，数据获取更加精确。完全一体化，体积小而轻。优势包括：
l非接触式测量，提高人身安全
l扫描速度快，可获取远距离数据高效
l数据精度高（毫米），精确
l设备轻便，外业省时省力
l操作简单，非专业人员亦可上手
六、总结：
变电站和电力输送系统，往往结构复杂，同时所处工作环境危险，利用传统测量手段，很难搜集到完整的基础数据信息。三维激光扫描技术相比传统测量技术在电力行业的应用优势，表现在安全系数更高，所得数据精确且全面，作为原始数据储存更加便捷且长久。而Faro Focus S系列在大空间扫描领域扫描快速精准，携带便捷，操作简单，是电厂变电站获取数据很好的选择
