三维激光扫描技术 三维激光扫描服务在逆向设计领域的应用有哪些？逆向设计过程是指设计师对产品实物样件表面进行数字化处理(数据采集、数据处理)，并利用可实现逆向三维造型设计的软件来重新构造实物的三维CAD模型（曲面模型重构），并进一步用CAD/CAE/CAM系统实现分析、再设计、数控编程、数控加工的过程。

所以说逆向工程并不是简单的3D扫描以及复制的过程，逆向工程的目的是利用实物获取点云，并基于点云进行优化设计以及创新设计。当然逆向设计并不神秘，他与我们的生活息息相关，日常生活中的自行车的一次次升级改造，汽车流线的愈加标准等一些工业更新都离不开逆向设计。

那三维激光扫描技术对于逆向设计又有什么应用呢？三维扫描仪可以应用在什么方面？又可以应用在什么领域呢？又在每个领域起到了什么作用？

逆向设计是从原型到三维设计的一种强有力的方法，是原型开发中一个非常有价值的工序。三维扫描仪应用在在新产品开发和产品改型设计、产品仿制、质量分析检测等领域，它的作用是：

1、缩短产品的设计、开发周期，加快产品的更新换代速度；

2、降低企业开发新产品的成本与风险；

3、加快产品的造型和系列化的设计；

4、适合单件、小批量的零件制造，特别是模具的制造

三维扫描技术在汽车逆向设计领域的应用

摄影测量的整体布局

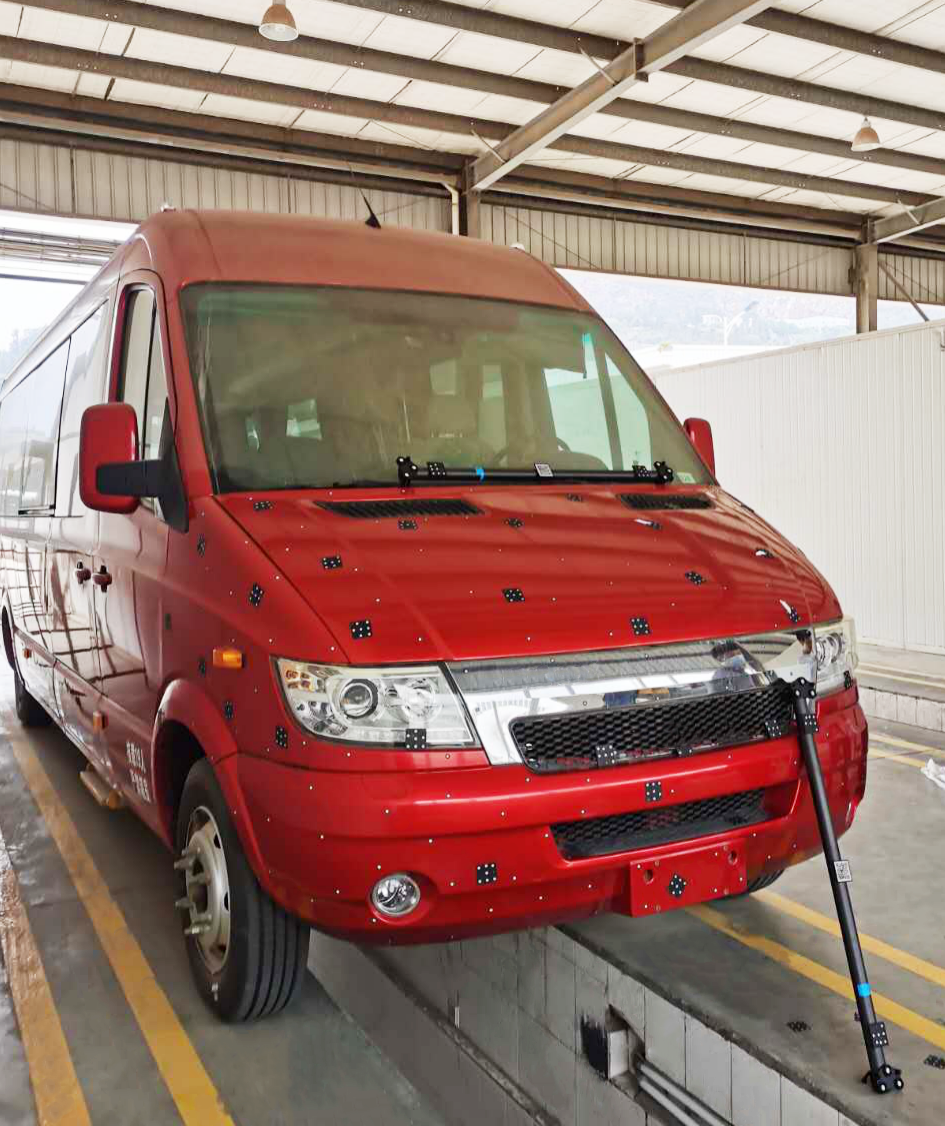

首先粘贴较少的标志点，放置摄影测量的磁性编码片标准杆，用PhotoShot 3D摄影测量系统进行整体精度控制。

扫描过程

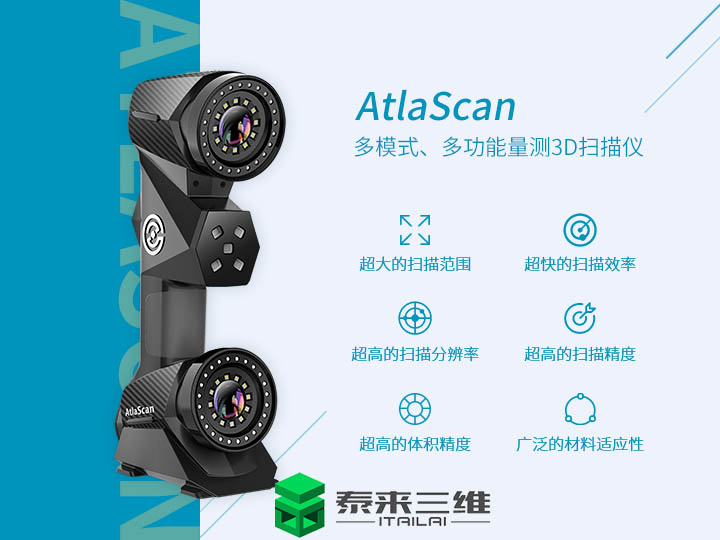

导入摄影测量系统解算高精度目标点，使用AtlaScan扫描仪针对产品进行快速扫描。

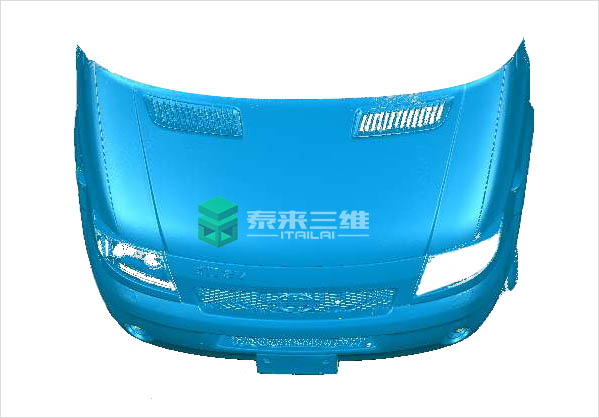

扫描数据

逆向设计

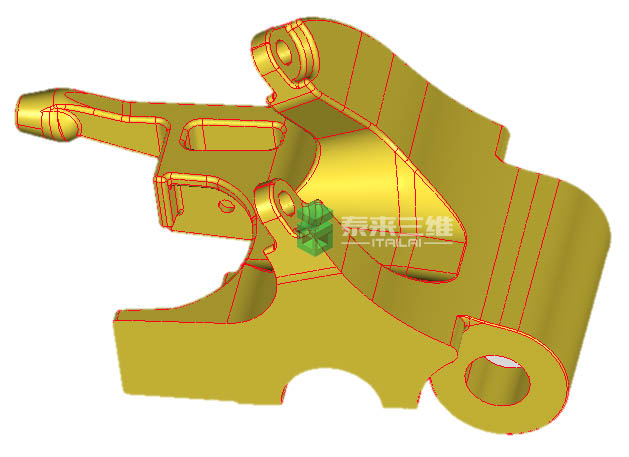

数据采集完成后，可保存为.stl、.asc、.obj等格式，结合Geomagic DesignX逆向软件对扫描数据进行处理，包括面片拟合、截面创建、曲线提取等诸多特征提取方式，生成CAD模型，即可进行创新设计、优化设计等工作，在现有的基础上进一步开发出更合适的产品。

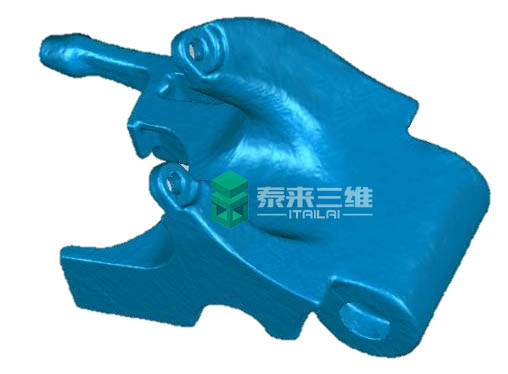

扫描模型（示意图）

逆向模型（示意图）

 三维扫描仪是集光、电和计算机于一体的高新技术。主要是用于对物体表面的特征及物体的结构进行采集，并在电脑中建立物体的数字模型，从而获得物体的空间信息，进而应用于逆向工程等领域。

相比传统的测绘手段，三维扫描获取的是比较准确全面的原型数据，为逆向工程提供了更加便捷高效的技术，大程度降低了设计人员的处理难度，加快产品上市时间。在众多车企及设计公司中，使用三维扫描仪来辅助车型开发的运用也越来越多。AltaScan在贴点密度、精度、扫描效果、效率、性价比以及便携性上都具有显著优势，结合PhotoShot 3D摄影测量系统，在实际应用中，更适合于汽车等大型物体的扫描与逆向工程。
