历史建筑数字化保护:重庆龙门浩老街三维数字扫描案例

发布时间:2020-12-07   来源:泰来三维   访问量:3396



重庆,被称为“山水之城”

远看是山,近看是城

城在山上,山在城中

深红色砖瓦、保留着古韵的石阶路

错落开的房屋周边,历史建筑遍地开花


龙门浩历史文化街是重庆主城区保存比较完好

也是规模比较大的历史文化老街

包含米市街、周家湾、枣子湾等

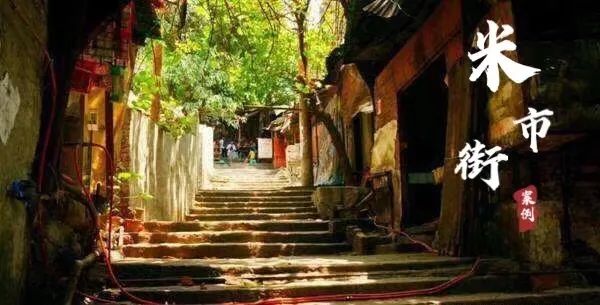

此次泰来三维落脚扫描地方为米市街

米市作为重庆开埠后连接码头的重要通道

粗略计算距今也有近百年的历史

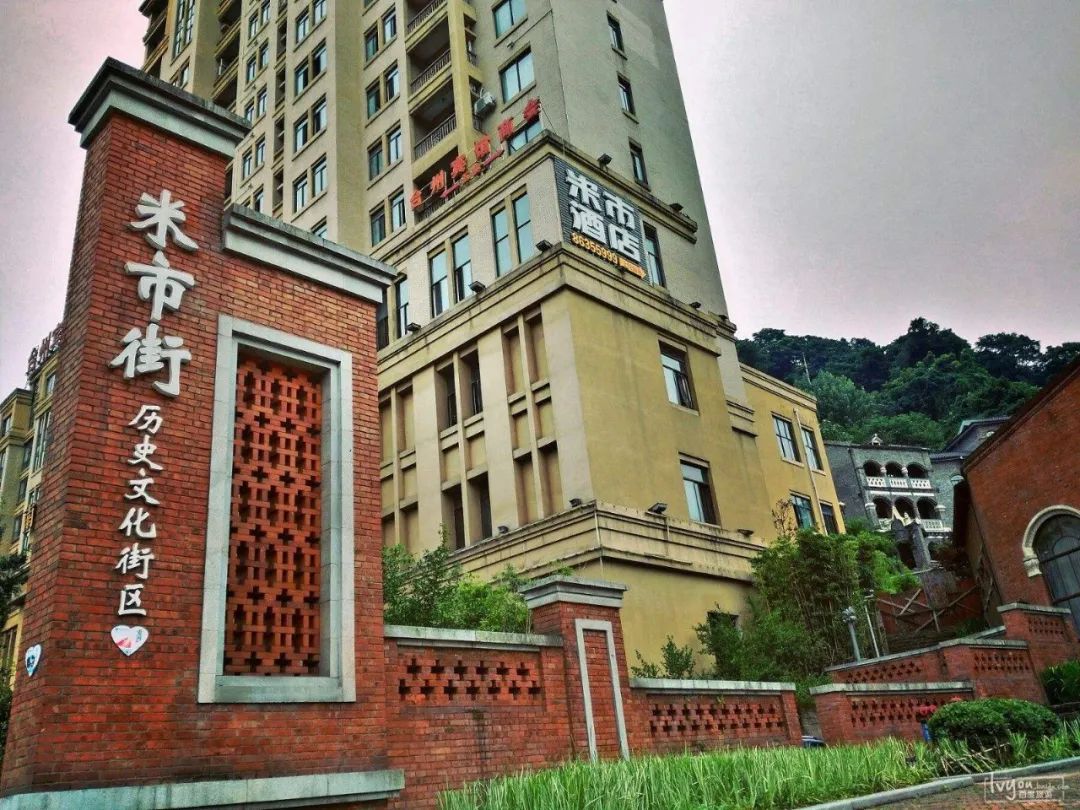

米市老街上有多处历史建筑

已有两处在岁月的流逝中破败坍塌

面对历史建筑物自然老化的问题

怎么把它们尽可能的保留、还原

是历史建筑保护工作者面临的重要问题之一




关于米市老街的修复工作,负责米市的历史建筑保护专家曾表示:我们不仅对老房子专门进行了测绘,大量老街老建筑的老照片也成为修复时重要的参考资料。



因此可见,收集数据、保留原貌图片对于历史建筑保护工作来说十分重要



随着三维扫描技术的发展,这个问题迎刃而解。如今,三维扫描设备的精度、运行速度和便捷程度都得到稳步提升,三维技术运用范围不断扩大,在历史建筑保护方面也发挥了重要作用。



三维激光扫描技术

也被称为实景复制技术

通过对现场真实坐标数据的采集获取数据

获取到的高精度建筑体数据

可实现历史建筑的:

三维数字化采集、高精准存档

高仿真、高精度的三维模型建立

修缮和复原提供基础原始数据

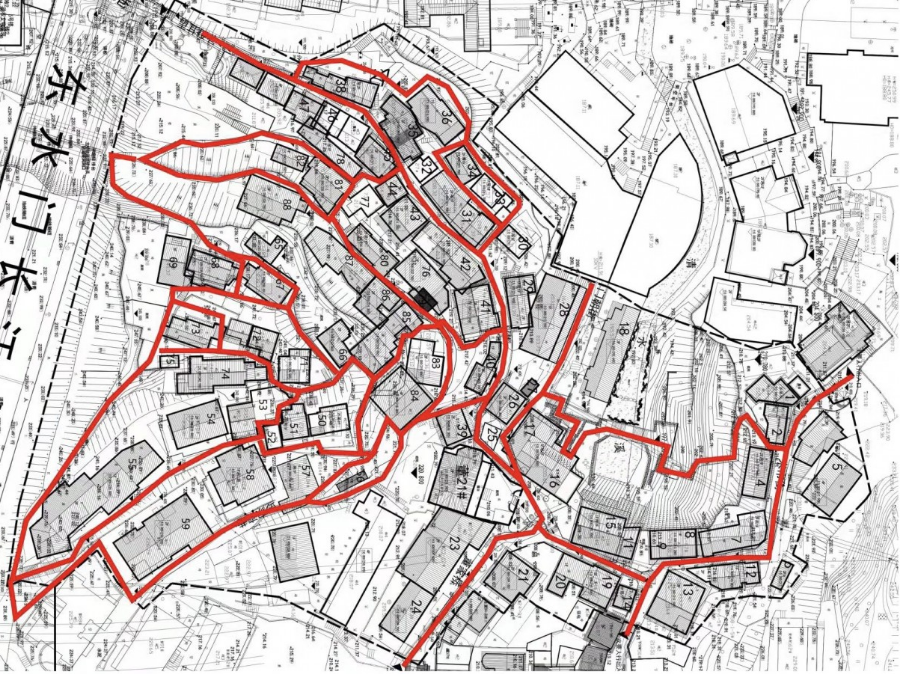

精准绘制平面图、立面图、剖面图

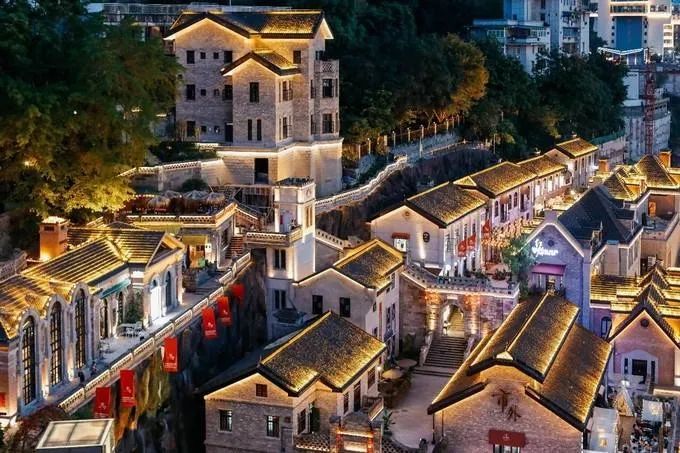

VR展示、景区灯光设计等



米市古街扫描案例

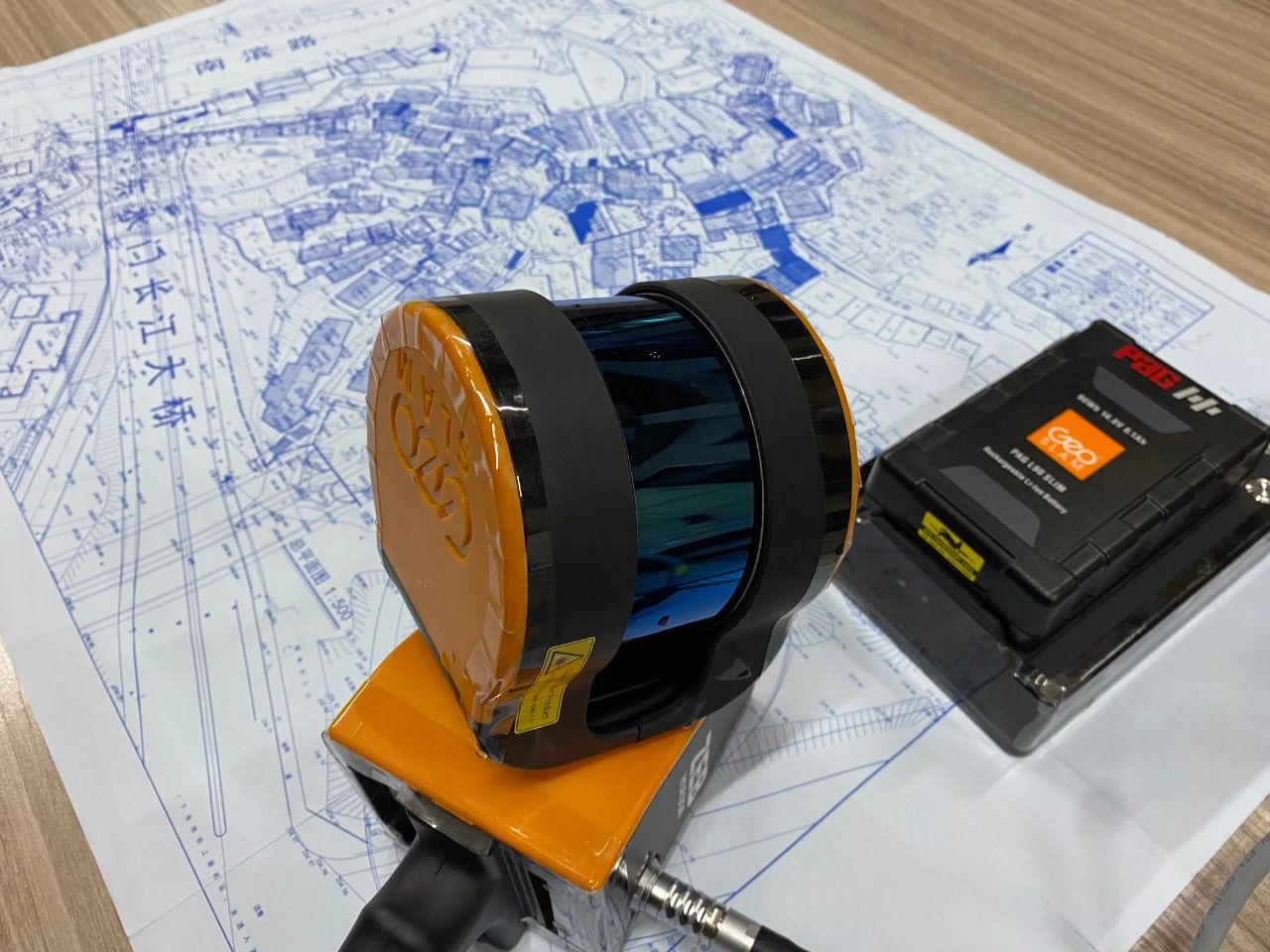

本次项目扫描,泰来三维作业人员选用的设备手持移动激光ZEB-HORIZON长距离移动扫描仪。


01

该扫描采用了非接触式的测量技术,并能够快速的完成实体表面数据点的扫描以及测量工作,进而可获得米市街街道、石阶、建筑物等海量的、精确的、密集的大空间三维坐标点云数据。


02

将收集到的数据进行拼接、去噪处理。

由于在扫描过程中避免不了的因外界原因或扫描物本身原因导致数据产生噪点。我们需要将数据导入相应数据处理软件中进行数据处理。

对于系统可以自动识别的噪点我们进行自动去噪。对于不能自动识别部分,我们需要进行人工手动去噪。最后形成清晰完整的点云数据图。


03

导出点云数据,进行3D建模。

点云数据经过处理后即可导入CAD,进行二维线画图的绘制。点云数据也可以导入3Dmax等三维软件进行建模,实现街道建筑三维数字化模型建立。


04

最后我们将数据进行储存,为历史建筑研究者提供准确的数据档案资料。

三维数据的提供,可以为历史建筑外体特征等状态的维护提供数据支持。可以及时对比出异常数据,发现修复关键及现状,及时采取措施,延长历史历史建筑寿命。


中国地大物博历史悠久,守护和传承这些历史建筑是我们的历史责任和社会义务。三维扫描技术为历史建筑保护开辟了绿色通道,无疑是历史古物延续的重要科技支柱。
