30s测300个孔？AltairScan挑战不止于此

先进的蓝光技术和精细扫描技术，AltairScan的扫描适应性大大提升，深色、高亮、易变形、边线窄等传统测量的难点均可一举攻破
品牌：AltairScan智能闪测激光扫描仪
型号：暂无信息
颜色：黑色
类型：手持三维激光扫描仪
用途：车门音响挡板检测、汽车钣金件检测
产品简介：AltairScan不仅解决了客户现有手段不易测量的难题，其扫描速度和对精细结构的完美呈现也令客户非常满意。AltairScan革命性计量系统，以全球首创孔位闪测技术和纯蓝光技术，加速助推行业数字化转型。

联系客服

详细介绍技术参数

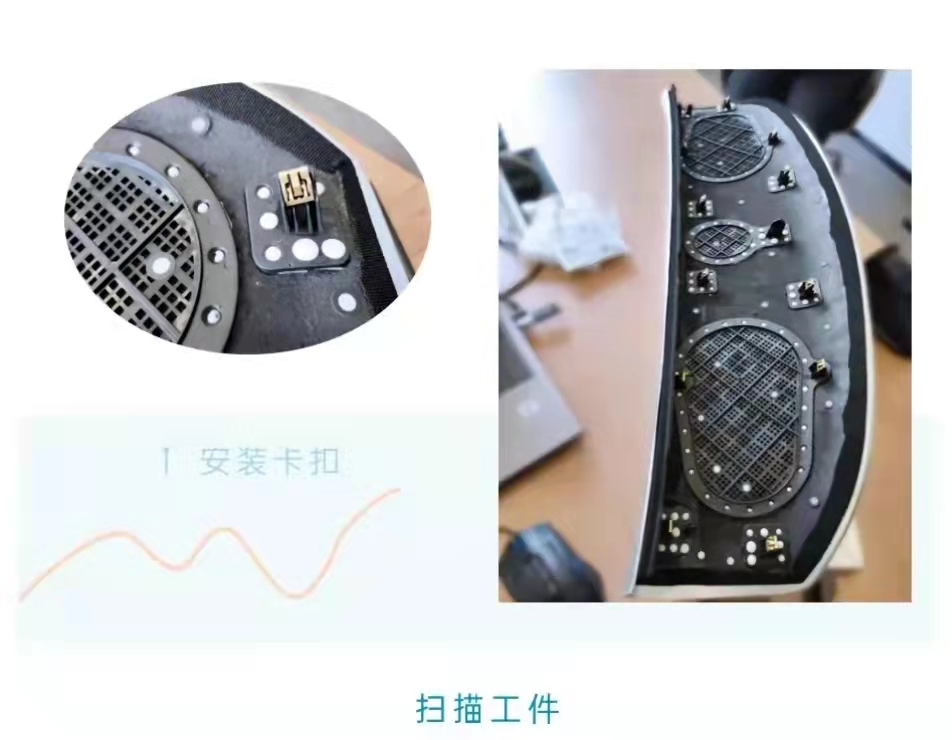

车门音响挡板检测

1、客户需求

主要检测车门音响挡板上13个安装卡扣的位置偏差，以判断后期是否能安装到位。

2、检测现状及难点

○ 工件主要由纸板和塑料组成，表面覆布料，易变形——受材质影响，客户现有三坐标不适合检测此工件；

○ 工件表面整体呈黑色，因构造和材质原因，喷粉后难以清理——不能喷粉处理，客户现有红光扫描仪无法检测。

3、三维扫描解决方案

○ 使用AltairScan进行扫描，无需喷粉，非接触式测量，高效、精准获取表面三维扫描数据；

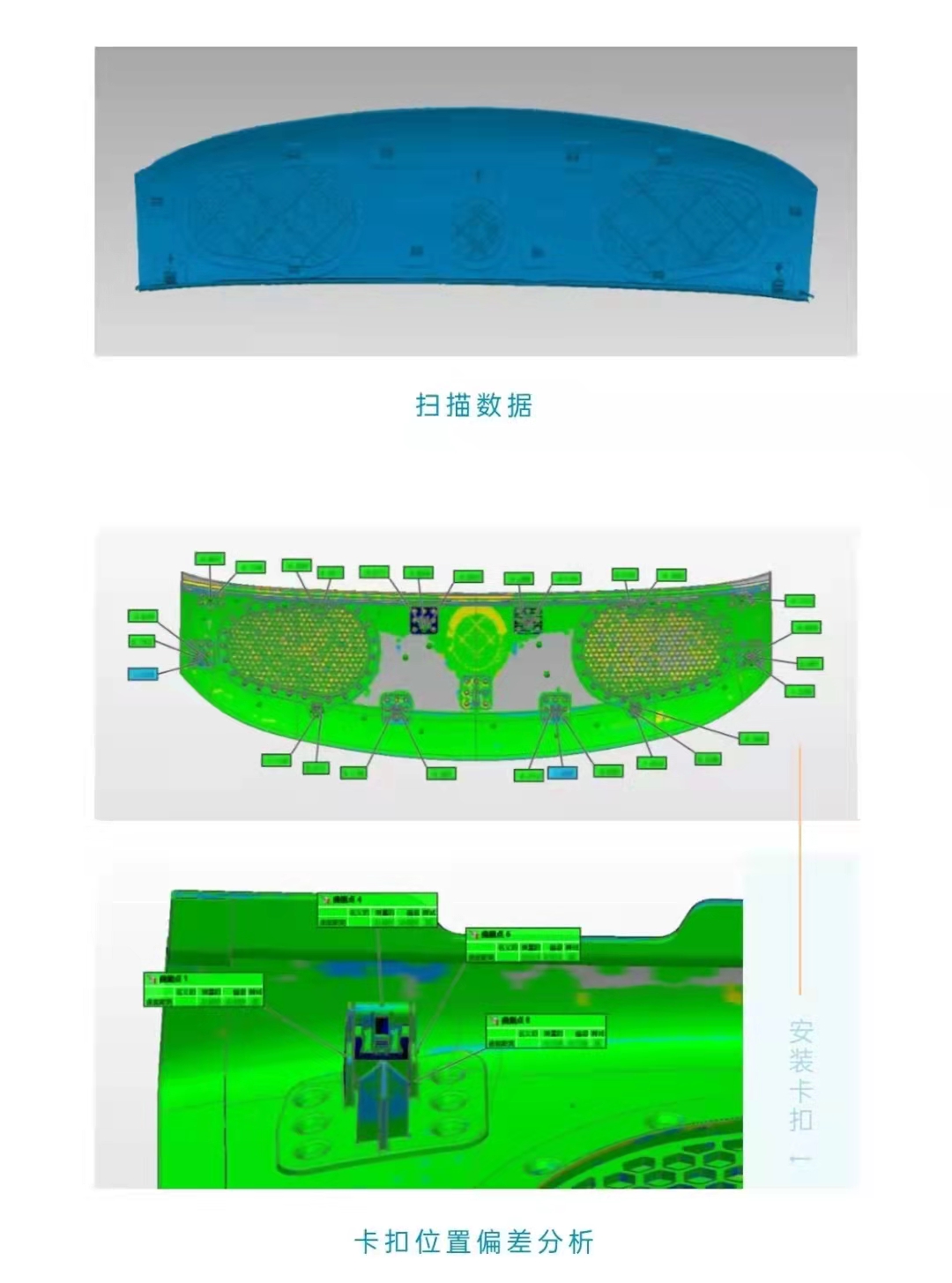

○ 将扫描数据和标准数模导入检测软件进行最佳拟合对齐；

○ 通过曲面比较点分析卡扣的位置偏差。

汽车钣金件检测

1、客户需求

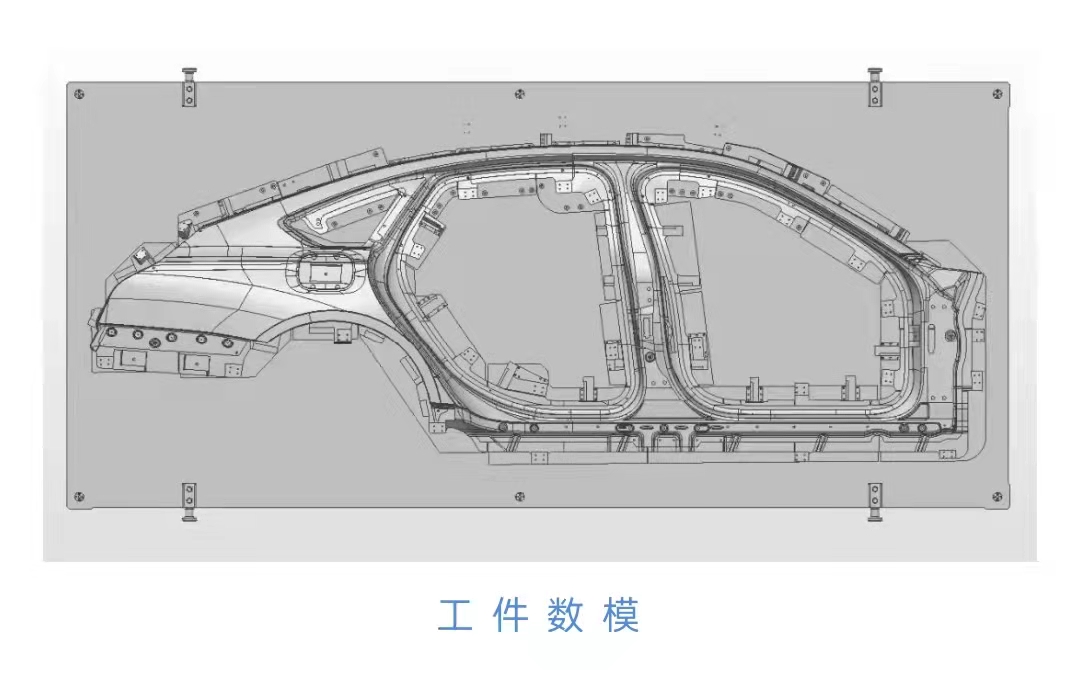

主要检测汽车侧围钣金件的孔位、边线尺寸及整体曲面偏差。

2、检测现状及难点

客户目前使用定制工装夹具进行测量，孔位采用塞规逐个测量：

○ 耗时耗力，且无法出具详尽的检测报告；

○ 工件易变形，边线宽度窄，尺寸测量不方便。

3、三维扫描解决方案

○ 使用AltairScan扫描后，将三维扫描数据和标准数模导入检测软件进行RPS对齐；

○ 使用软件中的截面、比较点、曲面偏差图进行检测，快速出具全面可靠的检测报告，数据直观，保存方便。

“孔位闪测技术”

可瞬时获取工件圆孔、U型孔及方型孔的位置和尺寸信息；

可导入CAD数据与扫描数据比对，进行孔位偏差分析，并生成偏差注释报告；

同时支持孔位测量附近，轻松应对复杂环境下的孔位测量，大大提升测孔效率；

测孔直径3mm~50mm，测孔数量无上限
