三维激光扫描技术在逆向工程中的应用

何为逆向工程：

逆向工程（又称逆向技术），是一种产品设计技术再现过程，即对一项目标产品进行逆向分析及研究，从而演绎并得出该产品的处理流程、组织结构、功能特性及技术规格等设计要素，以制作出功能相近，但又不完全一样的产品。其主要目的是在不能轻易获得必要的生产信息的情况下，直接从成品分析，推导出产品的设计原理。

逆向工程的作用：

逆向工程被广泛地应用到新产品开发和产品改型设计、产品仿制、质量分析检测等领域，它的作用是：

1、缩短产品的设计、开发周期，加快产品的更新换代速度；

2、降低企业开发新产品的成本与风险；

3、加快产品的造型和系列化的设计；

4、适合单件、小批量的零件制造，特别是模具的制造，可分为直接制模与间接制模法。直接制模法：基于RP技术的快速直接制模法是将模具CAD的结果由RP系统直接制造成型。该法既不需用RP系统制作样件，也不依赖传统的模具制造工艺，对金属模具制造而言尤为快捷，是一种极具开发前景的制模方法；间接制模法：间接制模法是利用RP技术制造产品零件原型，以原型作为母模、模芯或制模工具(研磨模)，再与传统的制模工艺相结合，制造出所需模具。

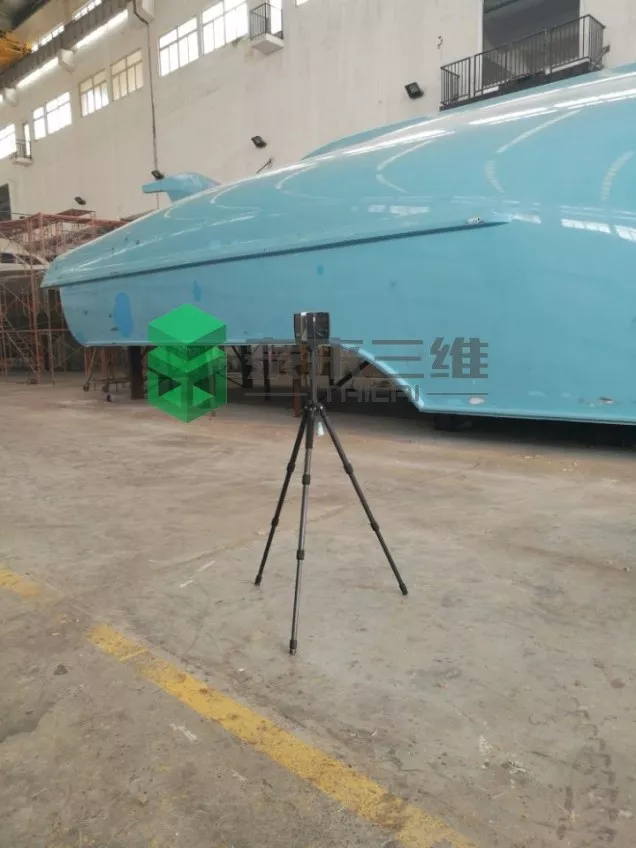

测量其三维数据是逆向工程中重要的一步。其原理为：获取数据--通过软件处理数据--通过机械加工制作模型--检验与修正。

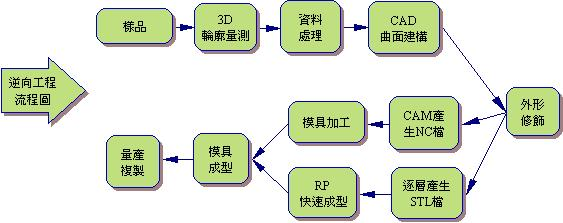

逆向工程操作流程：

逆向工程一般可以分为4个步骤：

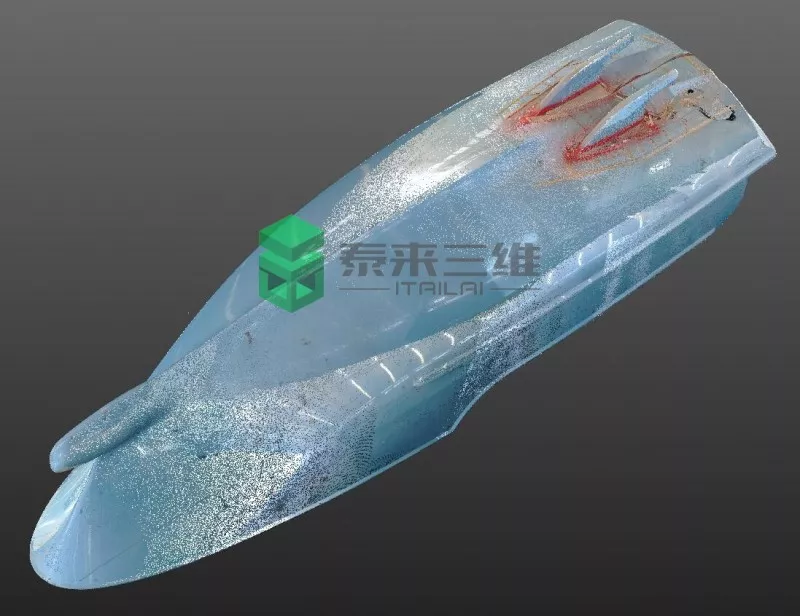

第一步：零件原型的数字化

第二步: 从测量数据中提取零件原形的几何特征

第三步: 零件原形CAD模型的重建

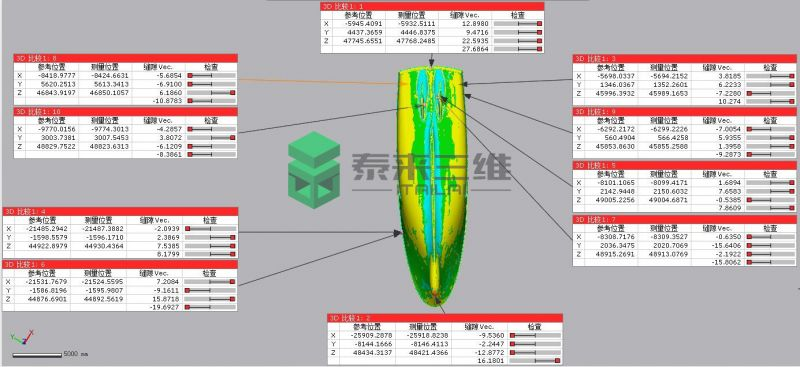

第四步: 重建CAD模型的检验与修正

泰来三维案例应用——叶片三维扫描及逆向建模项目

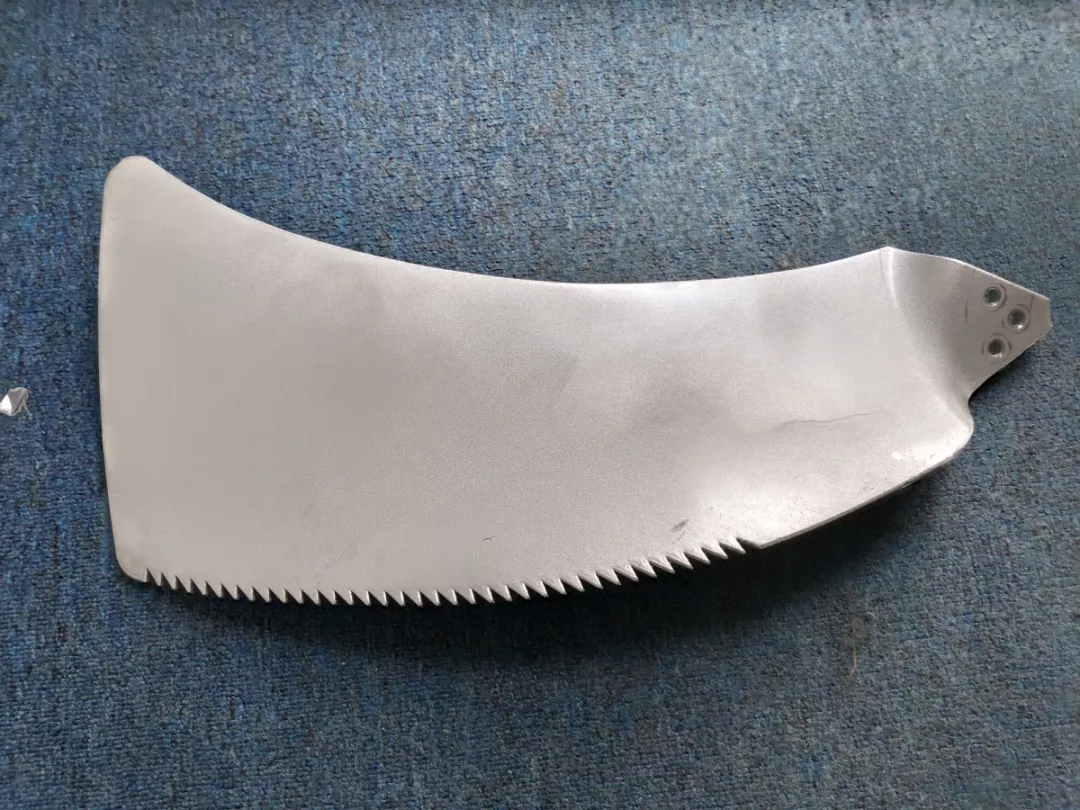

叶片属于比较复杂的自由曲面产品，因此，它对曲面的质量要求比较高，在测量时需要高效精确和完整地采集样件的表面数据，为后期曲面重构获得高质量的曲面做基础。在产品的逆向开发中，样件的三维数据采集主要通过三维扫描仪完成。

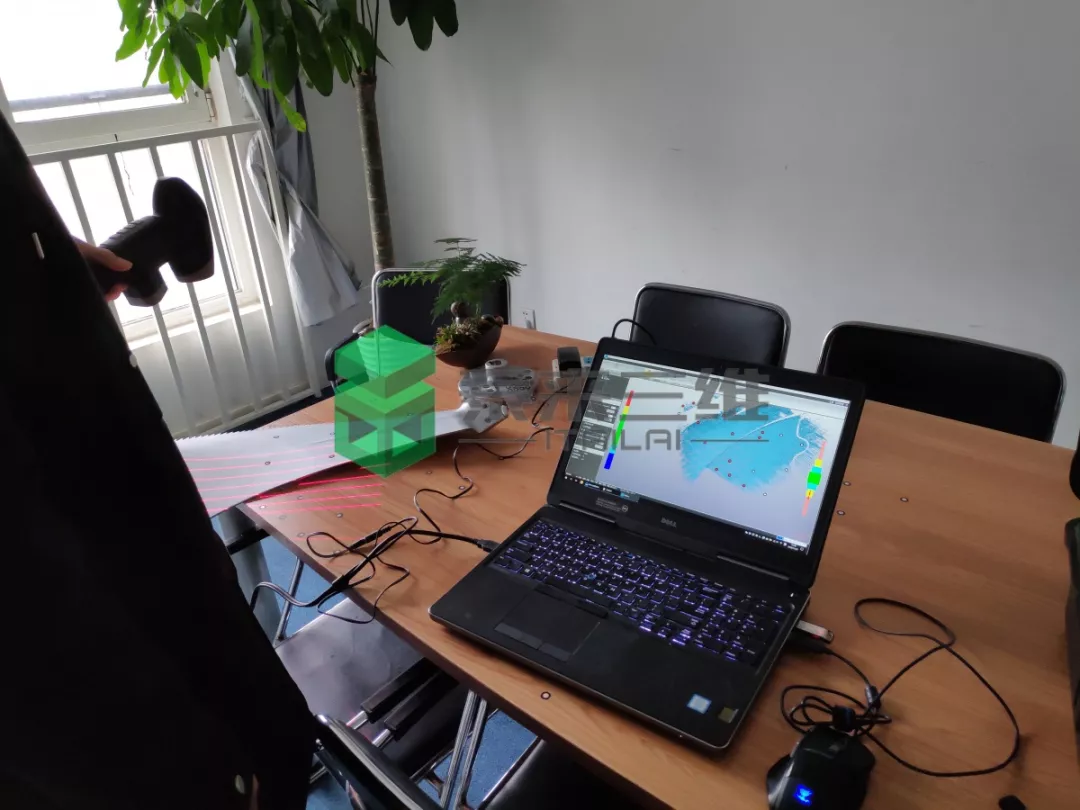

扫描物体

软件实时显示模型

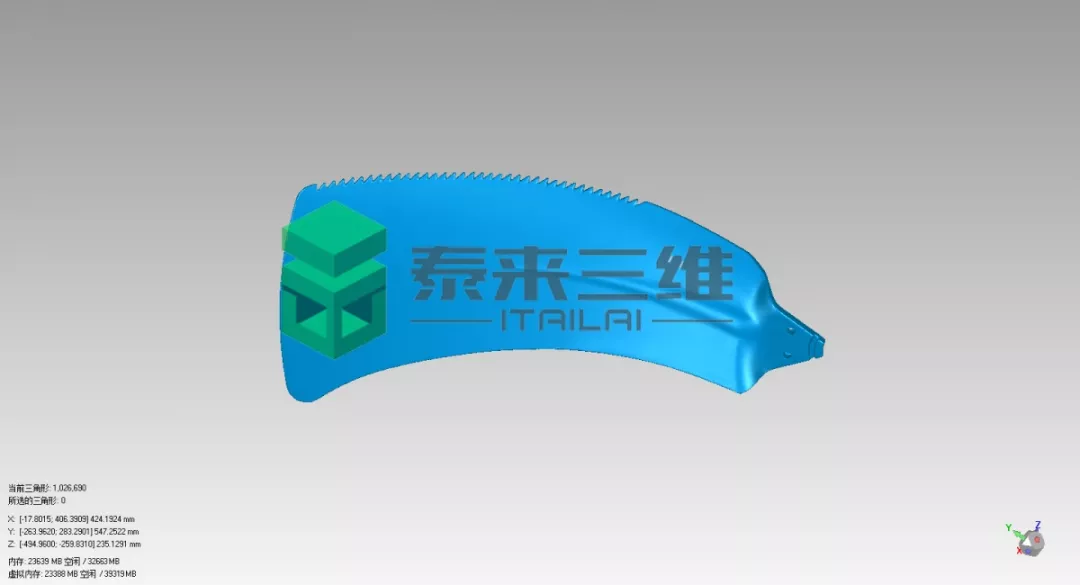

三角网模型

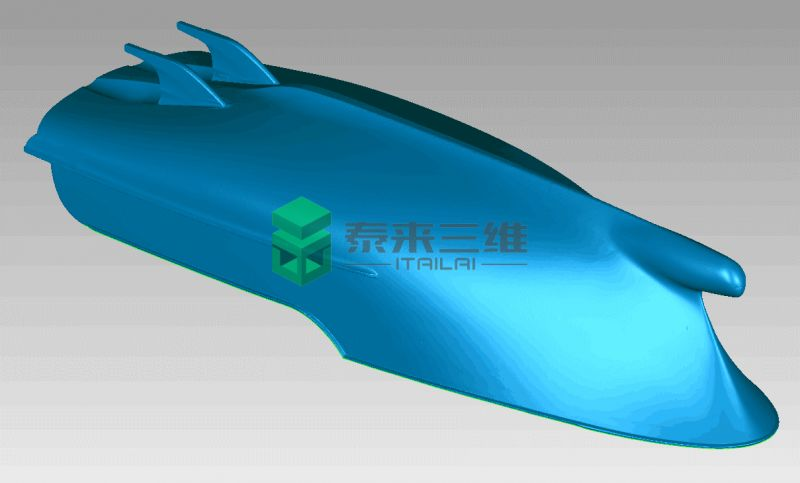

逆向模型

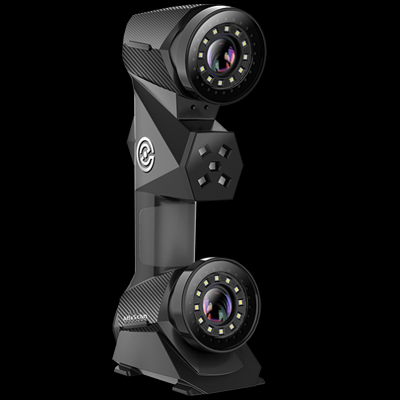

AtlaScan 三维激光扫描仪--适用于逆向设计

超大的扫描范围、超快的扫描效率、超高的扫描精度与分辨率、广泛的材质适应性

品牌：中观

型号：AtlaScan

颜色：黑色

类型：手持激光扫描仪

用途：质量检测与控制、逆向设计、数字展示、汽车制造、模具制造、航空航天、重工机械、医疗健康、3D打印、教育科研、VR-AR

产品简介：采用了全新升级的工业相机与光源系统，测量速度高达到1600000次/秒，单幅扫描面积可达到500×550mm。实际建模效率相对市场主流7线产品提升2倍左右。

三维激光扫描技术能够在短时间内将精确的三维空间数据进行收集获取，对于逆向工程来说，提供了重要的数据来源。并且三维激光扫描技术对于资料素材要求较低，不必提供工程图纸，这有效地控制了工厂成本，降低了工程难度，保障了工程效率。
