三维激光扫描技术在桥梁建筑测量中的应用

随着经济水平科学技术的提升

桥梁的形式和功能也变得复杂多样

有的跨越海洋

便利交通

还有的建于山谷

输送油气

随着桥梁的重要性和功能性变强

桥梁工程进入“建养并重”的

可持续发展阶段

但在具体工作中发现

很多桥梁由于

跨度大、时间太久

或所处环境恶劣等原因

导致数据信息资料丢失、不完善

这直接影响了桥梁结构检测工作的顺利进行

桥梁是否安全，关乎着国家和人民的生命财产安全。进行有效检测维护，是保障桥梁安全性的必要手段。

三维激光扫描是一种新型的桥梁检测技术。其特点为实时性强、数据量大且完整。可有效协助桥梁检测工作顺利进行。

三维激光扫描技术如何解决桥梁检测所面临的问题？

泰来三维结合实际案例为您解答！

三维激光扫描技术在桥梁测量中的应用

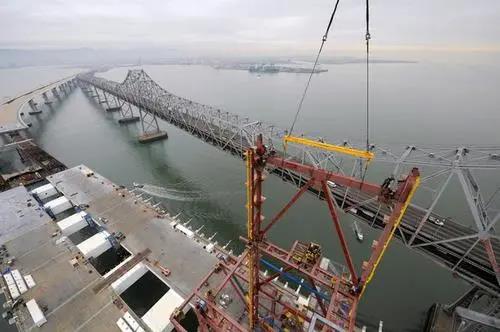

1、虚拟安装

（图源 百度  若侵权 即可删除 ）

利用三维激光扫描技术，可以对桥梁中的桁架管道、机电管线等进行扫描，在结合计算机技术进行虚拟拼装，经过优化调整合格后再运输至现场进行施工，可避免返工等问题，保障桥梁建设进度。

2、施工管理

通过三维激光扫描技术获得到的施工现场高精度点云数据，可实时与设计图纸进行对比。可进行施工进度管理和规划、工程场地指导等。

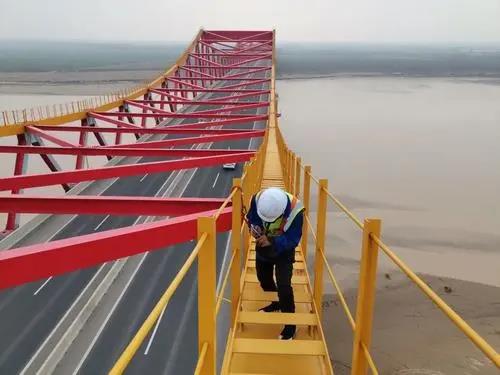

3、日常检测

通过三维激光扫描设备采集到的精准完整的数据，可检测出桥梁路面或整体结构是否有破坏和变形，有助于桥梁项目管理人员快速维修保障桥梁的安全性。

4、竣工验收

桥梁建筑项目竣工后，通过三维点云文件来进行三维建模。通过对比，可分析出项目的落实情况，进行项目验收。另外，可做相应存档文件，以便后期监控桥梁运营情况。

5、建模存档

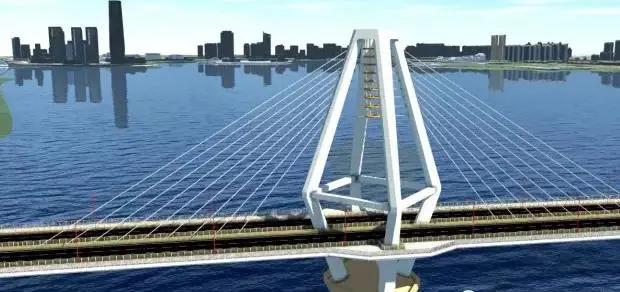

通过三维激光扫描仪进行快速扫描和逆向建模，对于没有完整的竣工图纸/模型的老旧桥梁，可以快速通过软件生成1:1虚拟真实模型。

泰来三维油气管线跨越桥扫描案例

1.项目背景

中缅油气管道是继中亚油气管道、中俄原油管道、海上通道之后的第四大能源进口通道。

泰来三维作业人员2人，使用Faro大空间三维激光扫描仪，通过精确数据的采集和处理，最终得到油气管线跨越桥两高精度三维数据。

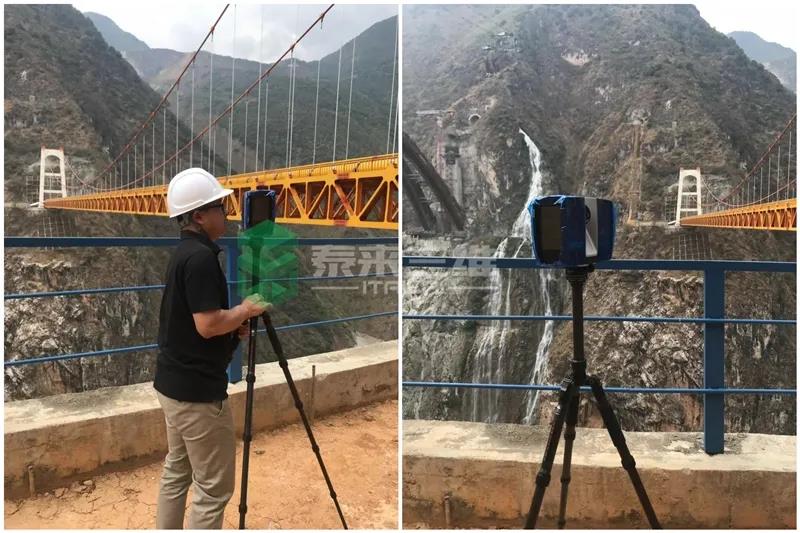

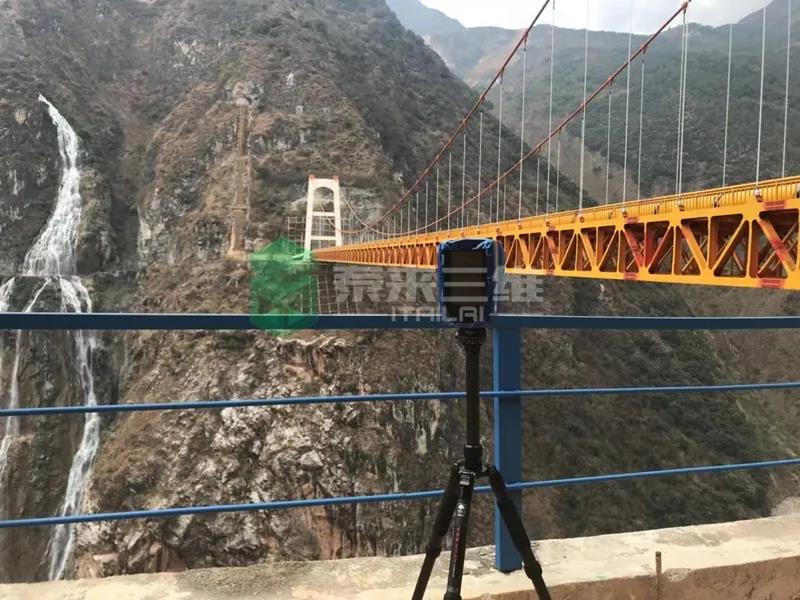

2.外业采集

采用逐站数据采集的方式，利用Faro大空间三维激光扫描仪自动、快速、精准且非接触式数据获取的方式，可对跨越桥梁进行远距离数据采集。获取精准数据的同时，避免了由于特殊地形而导致的数据不完整和工作人员安全性的问题。

3.内业处理

由于三维激光扫描仪采集到的是空间内的数据，因此会将一些不需要的数据也收集进来。

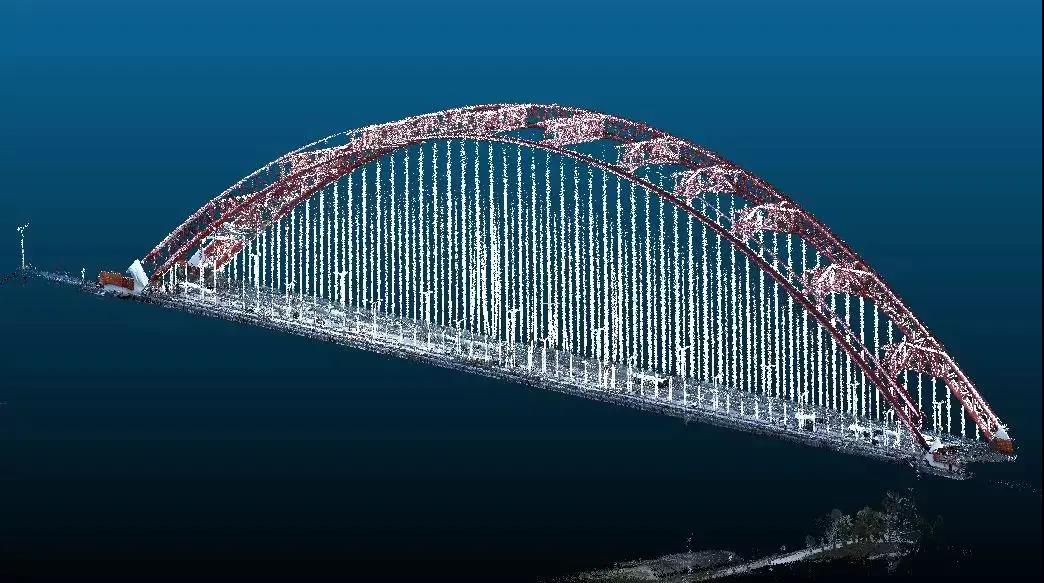

通过计算机相应数据处理软件，可对点云数据进行降噪、拼接、补缺等，最终得到完整、清晰的点云数据。

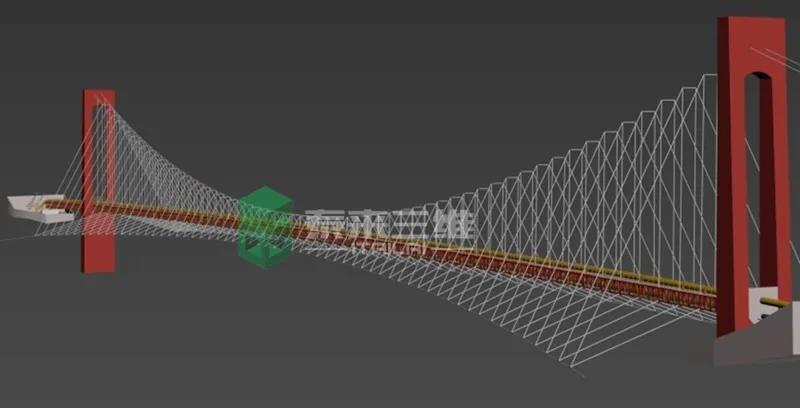

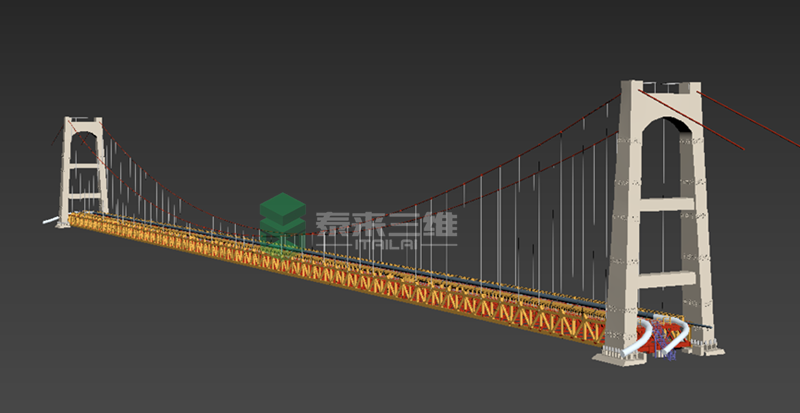

基于三维点云建立模型，可以快速的获得高精度三维模型。这得益于Faro大空间三维激光扫描仪内置的同轴拍照技术，可将获取的照片附着到同位的点云上，可轻松得到彩色点云以利于后期的建模和漫游。

所得到的桥梁三维模型，可用于：

• 桥梁数字化存档

• 桥梁质量检测

• 改造维护等

三维激光扫描技术相对于传统测量，具有精度高，采集信息量大，采集过程简单方便安全，数据后处理能力强大等优势。

结合实际桥梁测量案例可以得出，三维激光扫描技术是一种便捷、精准的桥梁检测技术，为桥梁检测中三维激光扫描技术的合理运用提供可靠的依据。
