泰来完成中石化油库三维数字化项目

发布时间:2019-05-26   来源:泰来三维   访问量:5961

近期泰来三维利用3个月的时间完成了中石化某地区油库、分输站、泵站等进行了三维数字化。

此次项目时间紧,任务重。要在一个月内完成10几个油库三维数据采集,战线长度650km,再加上浙江地区的阴雨天气,给整个项目增加了很大的难度。好在泰来三维的小伙伴们,加班加点、风餐露宿,马不停蹄的攻坚一个又一个的站点,再项目截至之前顺利完成三维数据采集工作。

当前我国产业升级换代加快,石化企业需要对油库厂区、分输站现状等进行改造扩建,需要拆除、更换、新增大量的设备和管线。而改扩建设计质量的关键取决于对现状的了解程度,现场情况复杂,给设计带来了很大难度,所以如何获取到准确的厂区现状资料就是第一个要解决的问题。手工测量是传统获取现场资料的最常见并且最经济的方法,但手工测量的方式效率较低,而且人工测量的误差也往往难以避免,测量的结果不能满足设计的基本要求。此次数字化项目利用了更先进和准确的三维激光测量方式。

项目需求:1 油库现状三维数据采集;2 扫描拼接精度小于5mm;3 对油库现有全部管道进行三维建模。

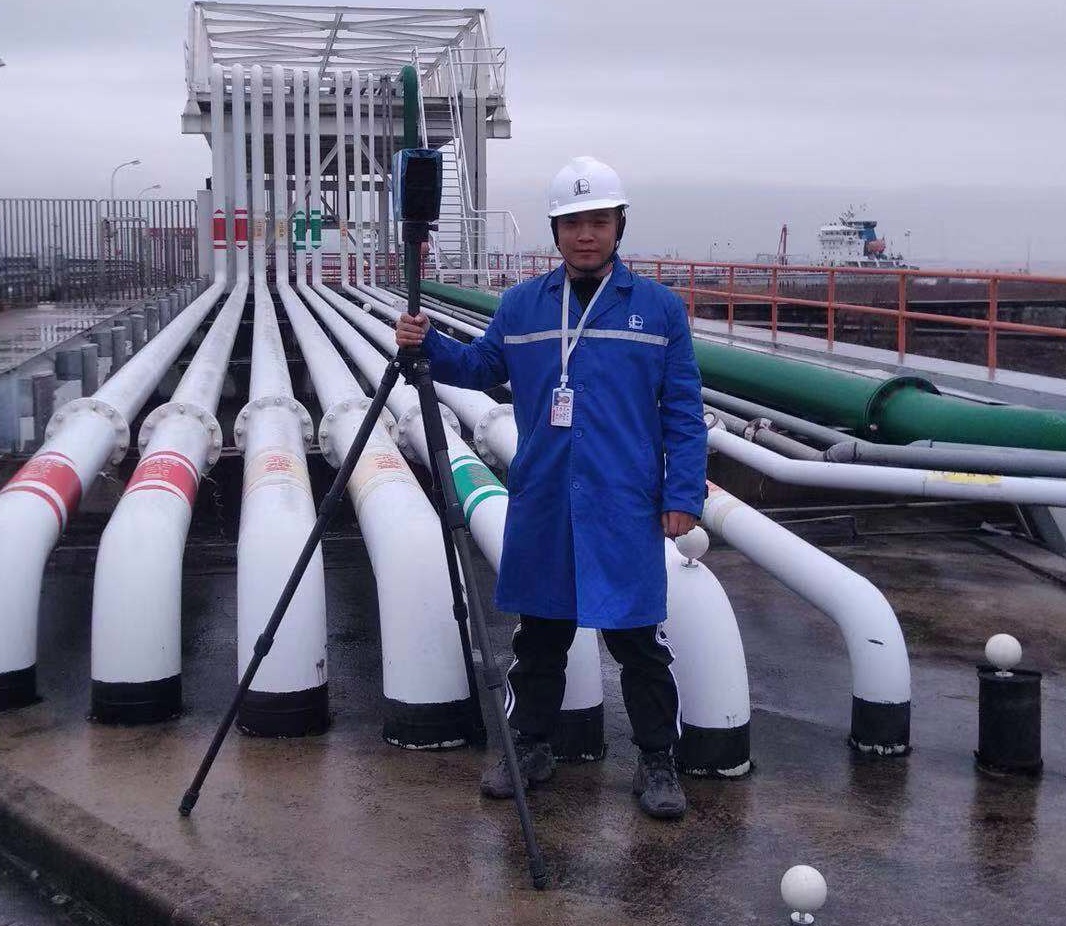

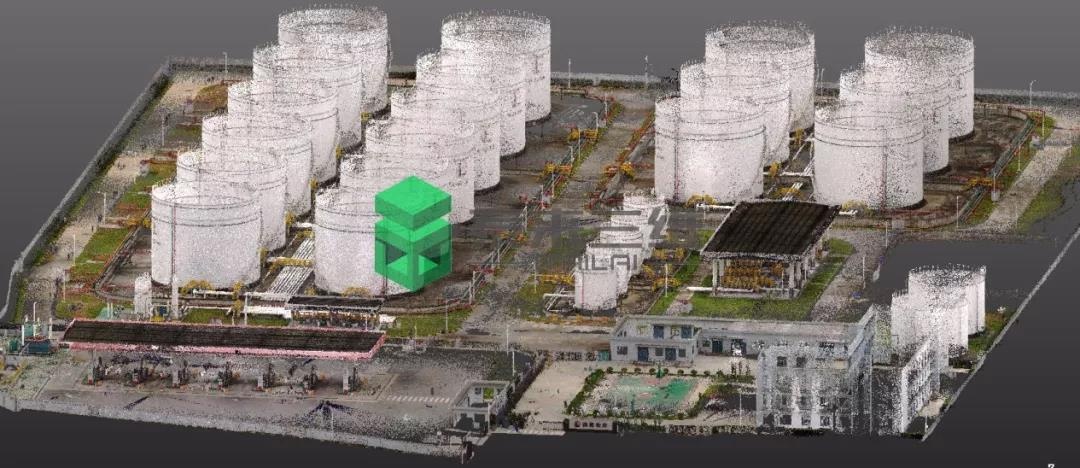

采用FAROS350三维激光扫描仪对油库进行精确三维数据采集。以中等分辨率及质量对区域做全景扫描;对于需要精细表现的细节部位,采用站数加密、提高分辨率和质量的方式进行采集;得益于扫描仪内置的同轴拍照技术,可以轻松得到彩色点云便于后期的数据建模和动画漫游视频制作。

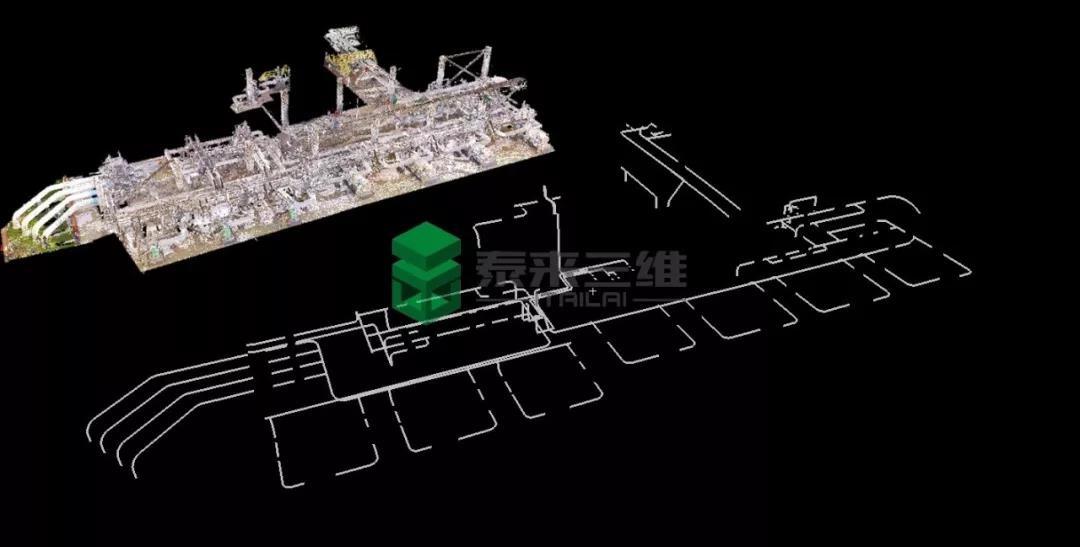

后期通过FARO后处理软件对所有三维点云数据处理。后将完整的点云数据导入专业的建模软件中,通过软件内置的管道提取功 能,可快速提取管道模型。改建质量的好坏关键取决于对现场数据获取的精准程度,应用三维激光扫描仪,可快速获取现场的精准数据,大大提高了改建效率,并且能够得到更精准的成果。
