一、项目要求
对园区内的建筑进行三维扫描测绘，绘图建筑外立面图纸。通过无人机对园区进行实景建模，得到园区建筑实体模型，并绘制线划图。希望能对建筑外立面进行测量。并对整个园区进行三维实景建模，便于其改造设计。
二、解决方案
1、三维扫描园区
本次需要扫描的园区，期间有多栋建筑和集装箱房，通过三维激光扫描仪对所有建筑进行高精度三维扫描测绘，获取建筑外立面尺寸信息，并通过绘图软件进行外立面图纸绘制。
在实景建模方面，利用无人机对整个园区进行倾斜摄影建模，根据无人机倾斜模型，绘制园区线划图。
2、三维激光扫描仪原理

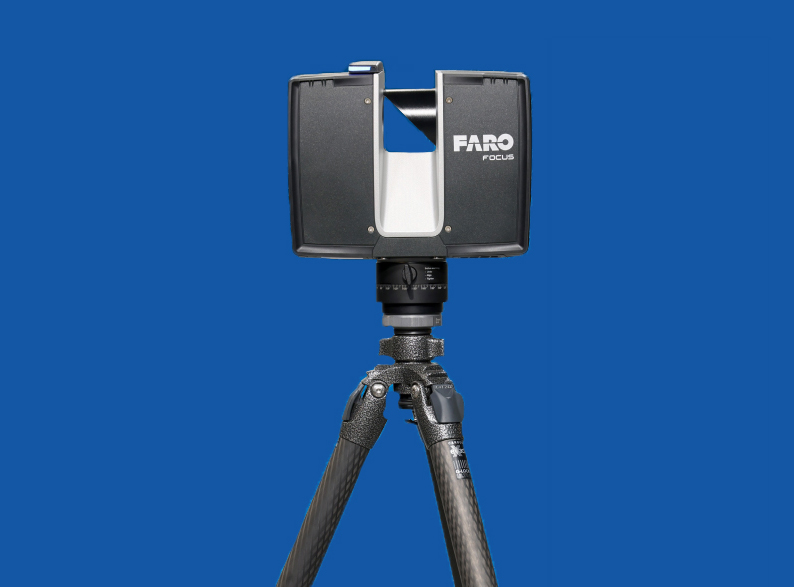

三维激光扫描仪利用激光反射测距原理，通过接受和返回的信号，获取点云三维空间坐标。这种测量方式可以无接触快速获取大型建筑三维空间数据，实现实体建筑的高精度数字化。
根据三维扫描得到的立面点云数据，绘制建筑立面图纸，保证了图纸的精准度，也同时保证了改造的精度，避免出现改造尺寸误差较大影响施工的情况。
3、无人机倾斜摄影建模
通过无人机对园区进行倾斜摄影，建立园区三维实景模型。并绘制园区线划图。
业主方通过线划图，可随意测量建筑之间的距离，便于对园区的改造设计。
三、本期小结
3D扫描技术在建筑改造设计领域应用广泛，可快速获取建筑三维数据，在建筑室内室外装修设计、建筑园区改造测量、异形建筑验收检测等领域被广泛应用。
