 一、 三维扫描技术应用优势

三维激光扫描技术在测绘领域，关键应用就是作为地形图绘制的基础信息参考。可实现一次测量获取三维及二维数据资料。三维激光扫描技术改变了以往的单点数据采集模式，实现自动采集点云数据，大幅提高地形测绘效率。

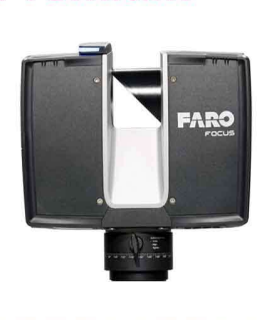

①快速。FARO三维激光扫描仪能快速获取地形立体信息，提高数据收集效率，缩短户外工作时间。

②采样率高。FARO三维激光扫描仪扫描覆盖面积广，通过单次扫描可以获取更大面积的空间和三维数据信息。同时FARO三维激光扫描仪具有极强的抗干扰能力，不受天气、温度、湿度等外部环境影响，可以进行全天不间断实时动态观测。

③安全性高。通过三维激光扫描仪绘制地图，开展长距离地形测量任务，选择相对安全的位置，尤其是地形复杂和存在未知危险点分布区域，不仅获得准确的测量数据，而且提高了地形测绘工作人员以及测量设备的安全性。

④数字化功能。FARO三维激光扫描仪能够自动显示、输出导入的数据，具有良好的点云数据处理和三维建模处理功能，并通过开放软件界面和其他软件实现信息共享，提高数据信息的利用率。

 二、三维扫描在山区地质灾害防护应用

三维扫描技术主要作业流程包括外业数据采集、点云数据拼合导出、地物的提取与绘制、非地貌数据的分辨与删除、等高线的生成等几个编辑步骤。

1 、 外业数据采集

通过高分辨率三维激光扫描测量获取被测对象表面的三维坐标信息，还原真实三维立体景观。获取高质量测绘成果，提高测绘效率。

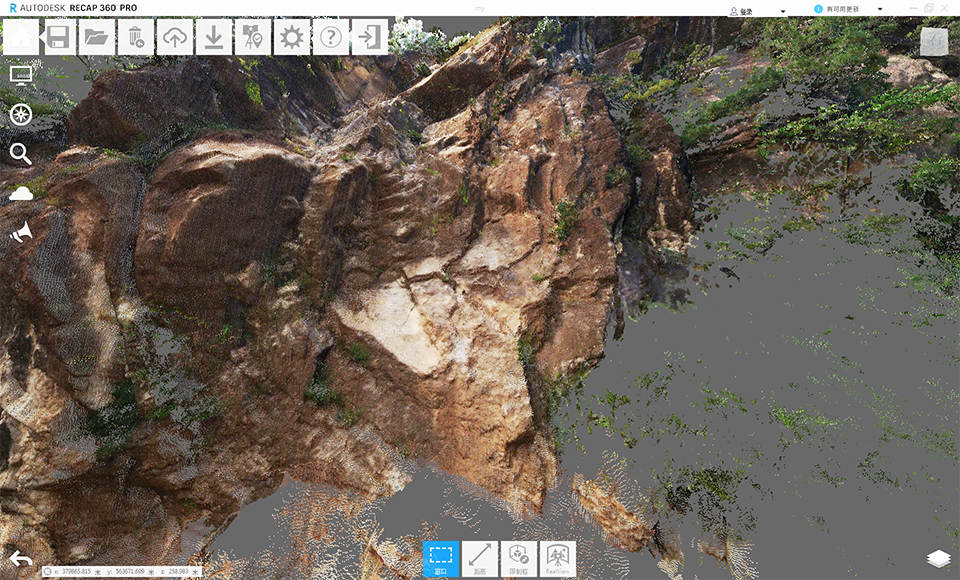

外业扫描数据采集

二、内业数据处理

通过三维激光扫描获取高精度点云数据，其点云数据是实际物体的真实尺寸真实还原，还可以逼真的保留对象物体的纹理色彩信息；结合其配套软件SCENE进行内业的数据处理，对扫描过程中的各站数据信息进行拼接、去噪、等高线、地形绘制等操作，实现点云在电脑中完成传统的数据测绘工作。

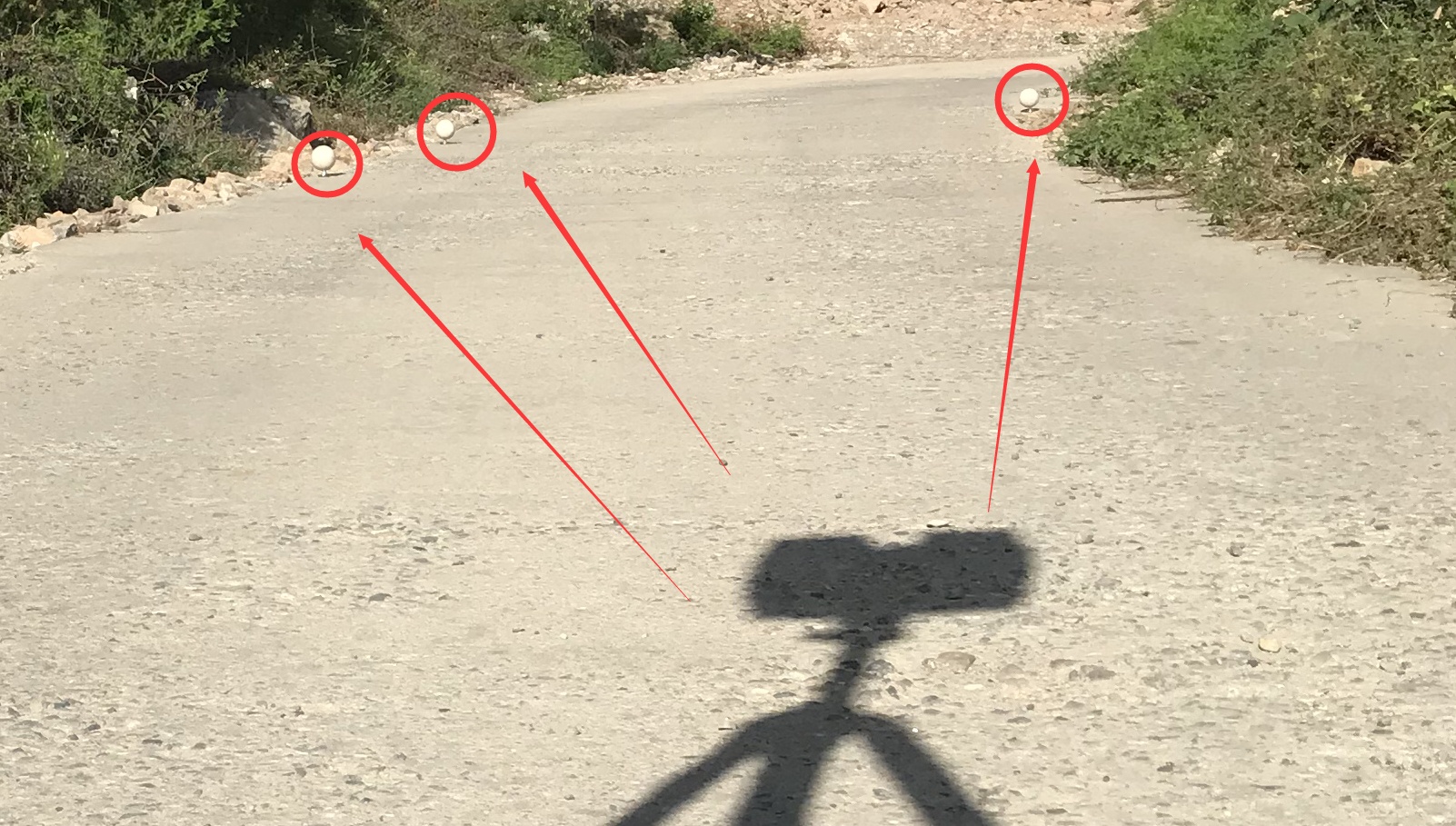

标靶球设置

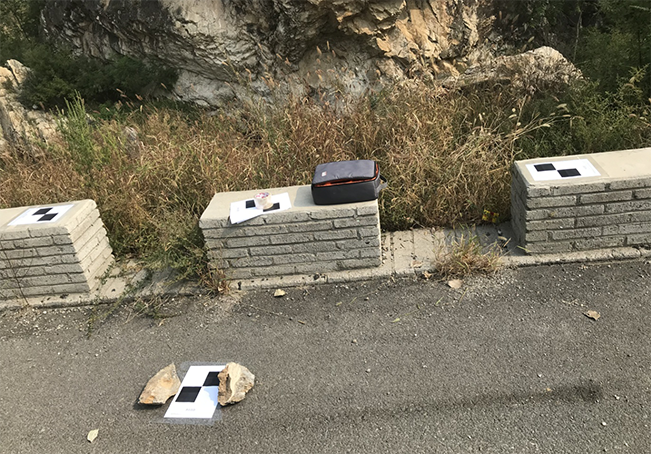

布置标靶纸

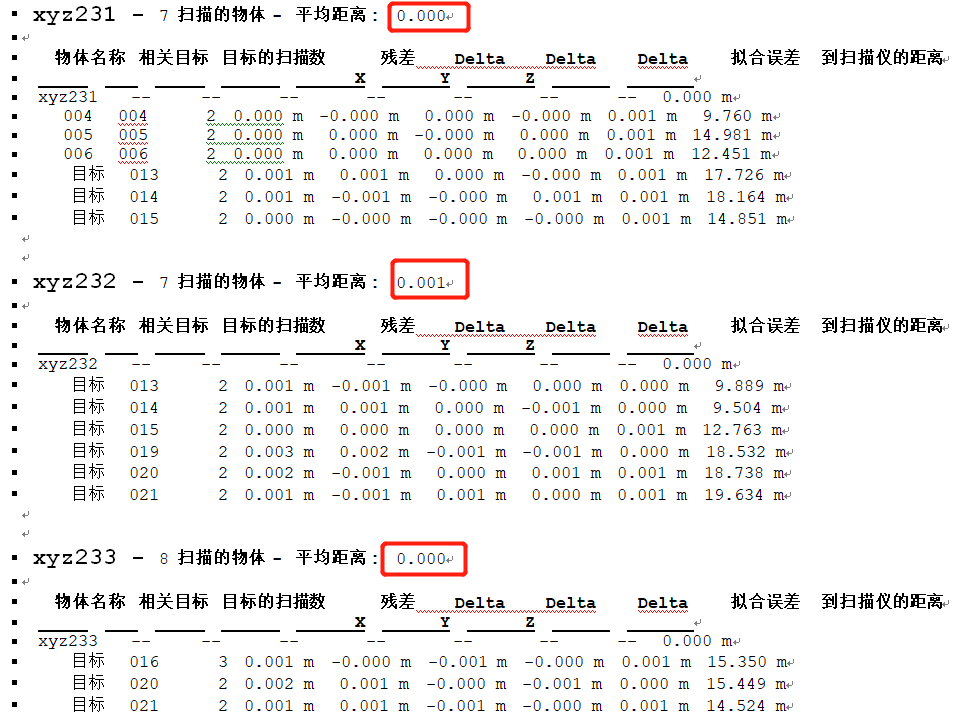

自动生成标靶报告

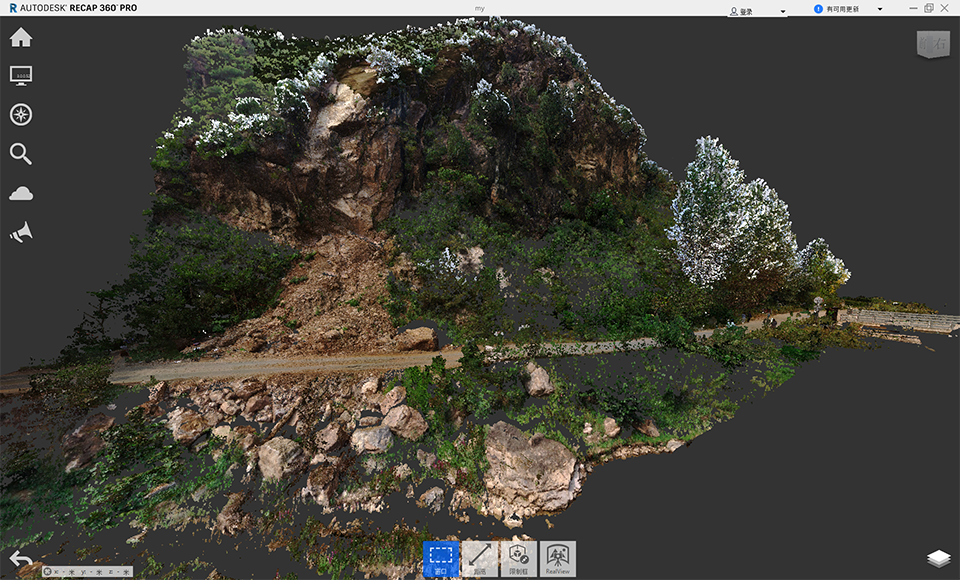

点云数据整体

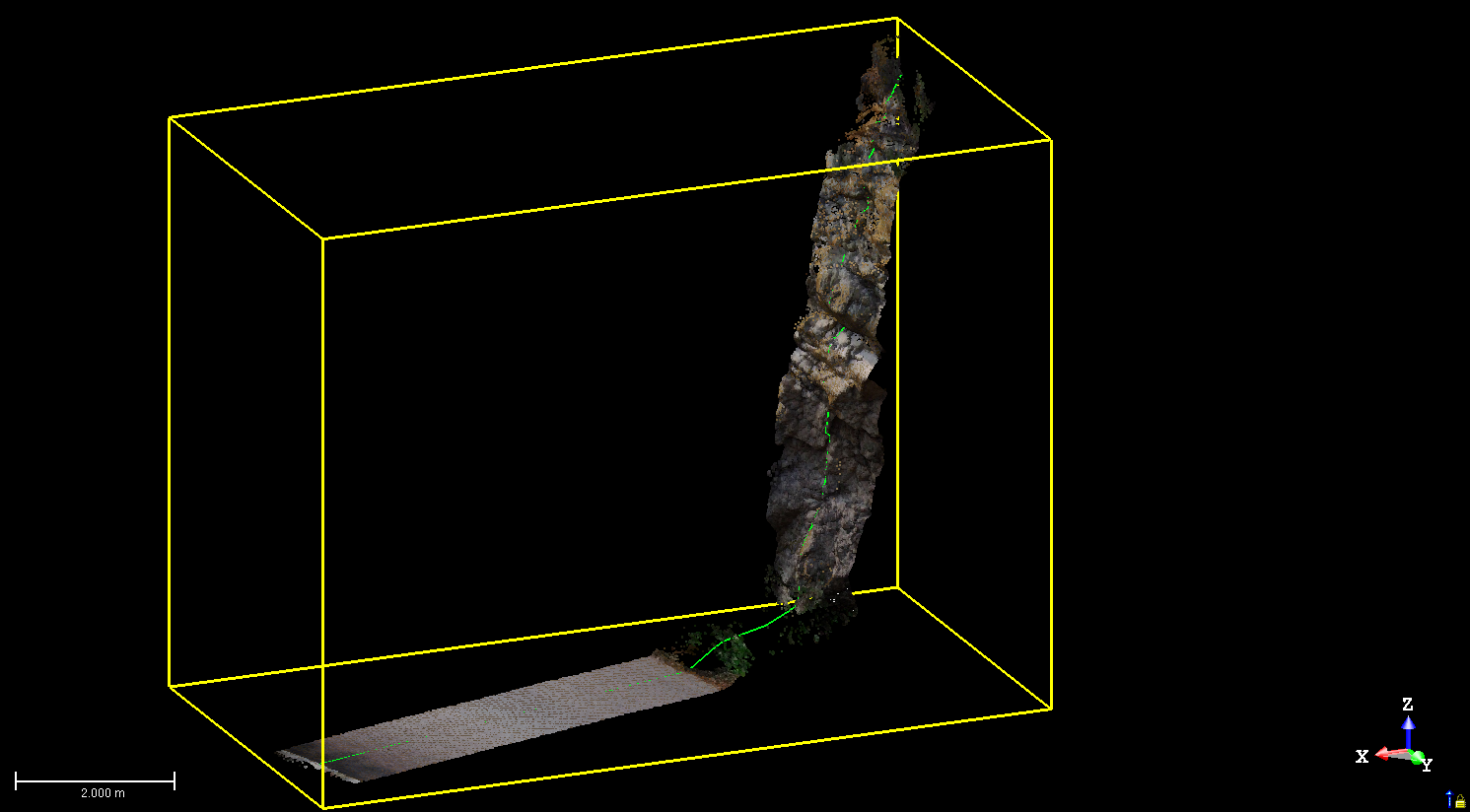

输出结果

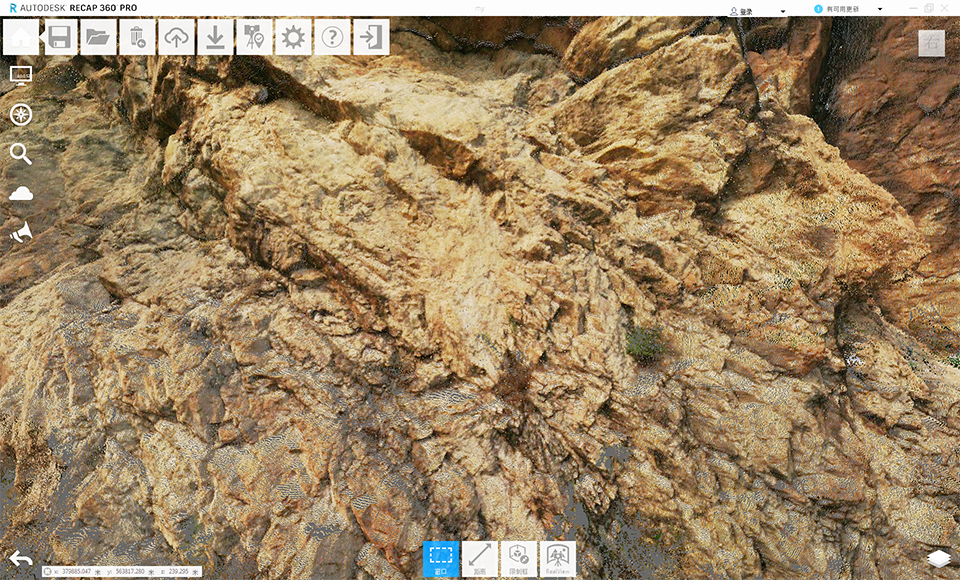

山上数据图

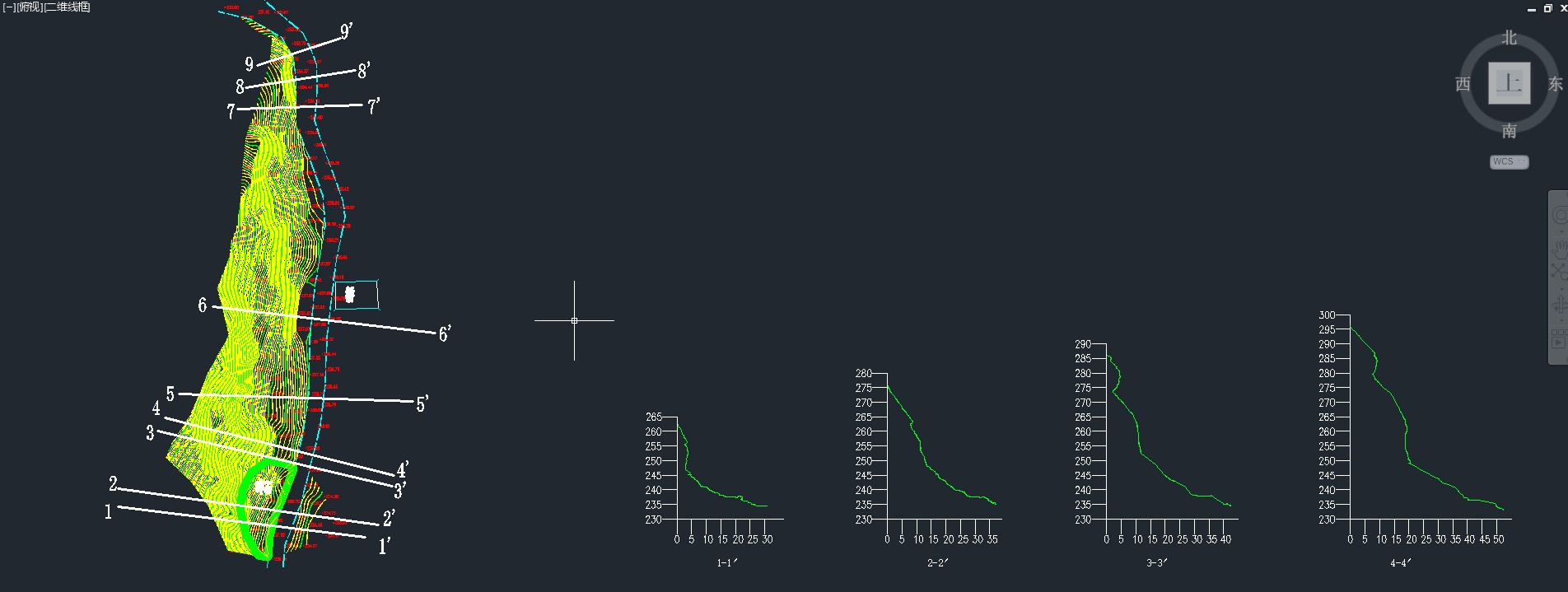

二维剖面线

CAD成果

总结

三维激光扫描技术能够很好的为地灾防治 提供高效、精准的地形地貌信息数据。在即将到来的雨情、水情、汛情等地质灾害灾情险情多发的季节，重点地区、重点隐患和重点时段持续集中精准发力。加强信息和资源共享，充分发挥地勘、遥感、测绘等专业人员作用，做好隐患巡查排查、监测预警、撤离避险等抢险救援和次生灾害防范工作。
