LK-1580 MultiRhzio 复合根系生长动态监测系统

品牌：力科惠泽

型号：LK-1580 MultiRhzio

产品简介：LK-1580 MultiRhzio复合根系生长动态监测系统巧妙地将拍照与扫描技术结合在一起，充分发挥两者的优势。通过一体化控制软件，用户能够在微根管中灵活切换拍照与扫描模式，从而既能快速获取高分辨率的局部图像，又能高效捕捉大面积的整体图像。

添加客服微信咨询详情

在根系研究中，微根窗拍照技术以其卓越的高分辨率著称，但其一次性拍摄的图像面积较小；相比之下，扫描技术虽然能够覆盖较大区域，但分辨率略有不足。

LK-1580 MultiRhzio复合根系生长动态监测系统巧妙地将拍照与扫描技术结合在一起，充分发挥两者的优势。通过一体化控制软件，用户能够在微根管中灵活切换拍照与扫描模式，从而既能快速获取高分辨率的局部图像，又能高效捕捉大面积的整体图像。这款控制软件还配备了强大的图像拼接功能，确保在合成大面积图像时的高效性和无缝性。此外，系统的成像功能集成了8种光谱，能够轻松判别活根与死根，适应各种研究需求。


根系研究的另外一大痛点，便是根系图像的处理，传统的根系分析软件需人工逐张进行描根获取数据，费时费力。LK-1580 MultiRhzio复合根系生长动态监测系统配备的iRoot智能描根软件通过先进的机器学习，能够自动处理和分析大量图像，精准描绘根系的复杂结构。此软件不仅可以批量处理图像，还能精确量化根系的长度、直径、体积、表面积等多项形态参数，提供详尽的数据支持，使研究人员能够深入理解根系的生长发育过程。该系统的设计不仅提升了研究效率，还为根系研究提供了全面、可靠的解决方案。

系统特点

“拍照”“扫描”一体化设计

系统结合了拍照技术的高分辨率和扫描技术的大面积覆盖优势，用户可以在微根管中灵活切换拍照与扫描模式，既能获取高分辨率的局部图像，又能捕捉大面积的整体图像。


iRoot 智能根系分析软件

基于机器学习和神经网络建模，能够批量、自动识别根系图像，提高研究效率。
可视化展示多种根系参数，如概率图、二值化图、根尖分布图等，提供详尽的数据支持。
一键式分析总根长、平均直径、总投影面积、总体积和根尖数、分级根长、平均直径、投影面积、体积等多个参数。

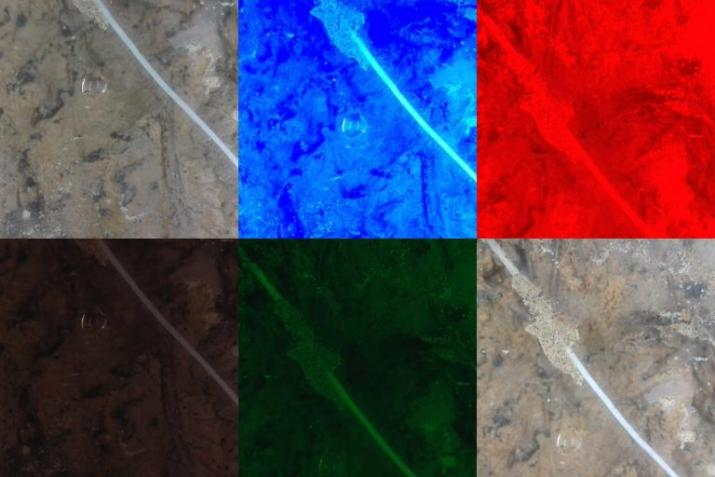

多光谱成像系统

利用多种光谱波段（红、绿、蓝、白光以及紫外和荧光等）进行精细化成像，有效区分活根和死根，实现不同根系状态的精准判别。
提高图像的清晰度和对比度，揭示在单一光源下难以察觉的细微根系结构变化。
在紫外和荧光模式下，观察根系的特定生理特征，如健康状况、病变部位及活力变化等。

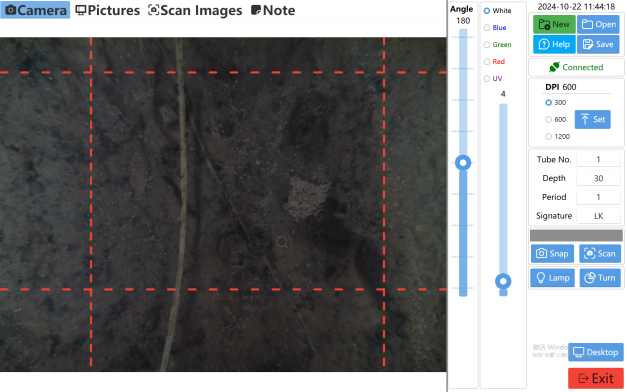

高集成度控制软件

光源亮度无级调节
一键自动完成360°无死角扫描，使用更方便
拍摄角度可调，定位更精准
实时预览校准，所见即所得
自动调取历史图像，时序对比更便捷

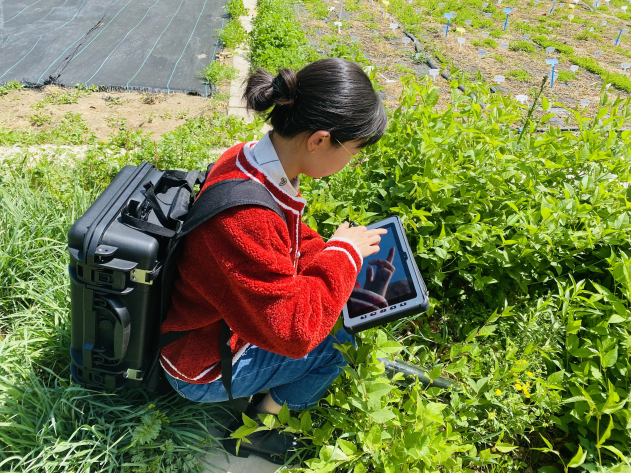

轻巧便捷的设计

成像模块重量仅1.8 kg，轻巧便携
配备双肩背带，便于野外携带。
内置可充电电池，满足野外长期测量需求。
配置三防平板电脑，便于操作，单人即可简单完成野外测量工作。


智能根系分析软件——iRoot-2024

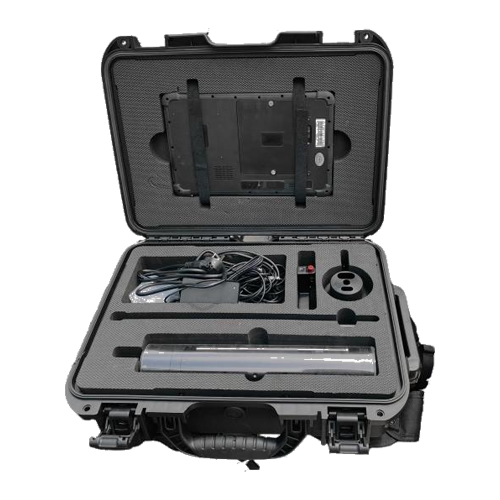

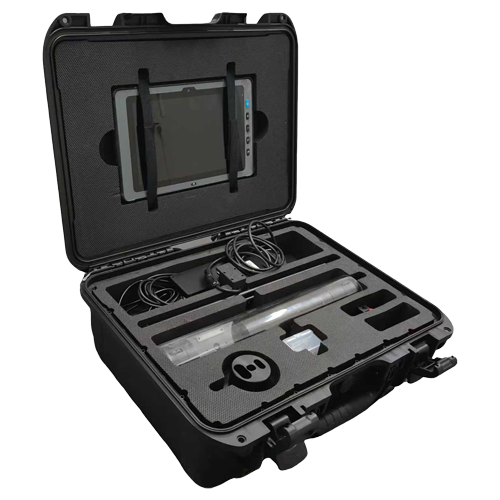

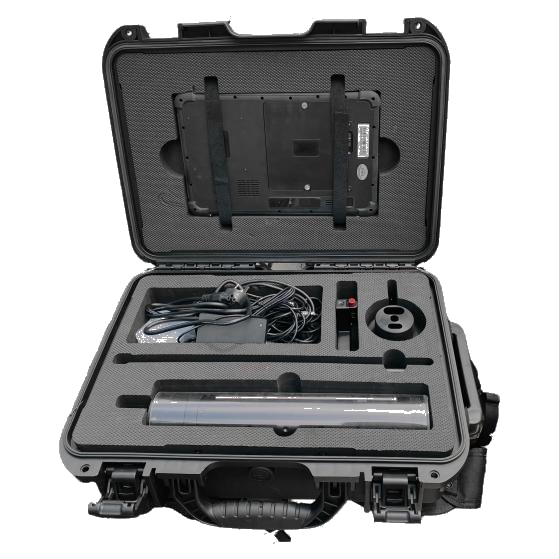

基本配置

复合根系生长动态监测系统主机1台；
主机充电器1个；
可延长定位标尺1套；
角度定位器1个；
仪器控制软件1套；

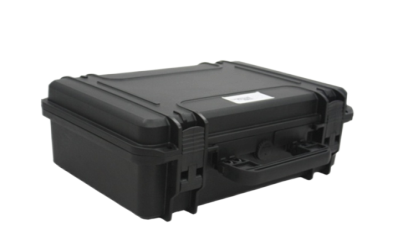

便携式机箱1个；
根系图像分析软件1套；
专业微根管20根；
微根管安装工具1套；
滤光片1个；
供电/数据连接线1套；
操作手册1套。


	扫描	拍照
成像尺寸	230 × 219.8 mm	20 × 18.3 mm
成像速度	≤ 20秒	< 1秒
分辨率	100、300、600、1200 dpi	≥4800 dpi
其他参数	无刷电机控制，角度可调，自动复位	光源：红光620-625 nm、绿光521-524 nm、蓝光467-470 nm、白光6000-7000 k、紫外395 nm，青光 455-492 nm、黄光 550-588 nm、品红（红光与蓝光混合而得），功率2 w；
成像方式	“拍照”“扫描”一体化双模式监测，360度无死角成像，软件自带曲面矫正和图片自动裁剪拼接功能
图像命名	遵循ICAP命名规则；含有文件名-根管编号-位置-日期-时间-周期-采集人-角度等信息
控制单元	基于 windows系统，防水防摔。配置10000 mah可拆卸锂电池，连续工作不小于6小时
控制软件	集成拍摄和扫描功能于一体，实时预览，自动曲面校准及拼接图像，可控制扫描模块自动旋转和分辨率，可任意调节成像模块角度及光源类型和亮度，遵循ICAP命名规则，适配各种分析软件；
分析软件	iRoot-2024基于图像语义分割手段及U-net卷积神经网络算法，可识别微根管扫描拍摄的根系图片，自动获得概率图、二值化图、分级图、根尖分布图、地平线长度图及骨架图等过程图片以及生成总根长、总投影面积、总表面积、平均直径、总体积、总根尖数及不同直径分级参数等识别结果
供电模块	24 V供电及通用充电器，配内置可充电锂电池套装；可在野外连续工作7小时以上
定位标尺	铝质，长度约1.2 m，双模定位孔，标准距离约为20 mm/200 mm；最多可连接3个定位标尺；
角度定位	自动旋转成像，可实现准确、快速的环形定位
连接线缆	USB线
主机重量	1.8 kg，整机重量：6 kg
主机尺寸	60 mm × 389.5 mm（D × H）
工作环境	0℃～50℃，相对湿度0～100 % RH（无凝结）
微根管规格	外径70 mm，内径64 mm，壁厚3 mm，长度为100 cm（可定制）
微根管材质	进口PMMA材质，透光率 ≥92 %（在可见光范围内<0.05 %吸收；@3 mm厚度）折射率约1.491；拉伸强度不低于110 MPa（-40 °C)；72 MPa（30 °C）；
微根管安装工具	钻孔直径约7cm，钻孔深度≥100 cm，可定制
